《计算机网络》课程报告
班级软件18-1学号181401013姓名张立辉
I课程报告基本要求
完成网络仿真环境的安装，并阐述安装过程中发生的问题与解决方案。使用NS2/NS3进行网络仿真，要求节点数量为自己序号后两位+5。对于所采用的协议进行代码级别的解析，阐述该层的工作原理。对于所解析的协议层，进行修改，给出仿真对比结果，并给出合理科学的结果分析。能对仿真全过程有自已的理解与认识，并总结全过程。
II报告内容
一、安装与仿真过程
成功安装NS2/NS3，并且修改脚本建立一个节点数量为自己序号后两位+5的仿真实验。其中节点间连接方式可以是有线也可以是无线。（40 分）
（1）有条理地阐述安装过程，并能清楚阐明安装过程中出现的问题以及其有效解决方案（500 字以上，电子，附有相关截屏图）。（10分）
安装过程：
出现问题：
VMware13.0安装后发现Ubuntu16.04,18.04，20.04安装时都出现黑屏现象
解决方案：
更换VMware15.0后问题解决。
出现问题:
VMware上的Ubuntu18.04安装后共享文件夹找不到。
解决方案：
安装tools插件。
出现问题：
虚拟机经常卡死，ns3安装时卡死，报错提示内存不足，提升虚拟机内存后问题仍无法解决，甚至会出现Windows跟着一起卡死的情况。（由于后期重做系统，虚拟机方面报错及解决方案都没有来得及截图）
解决方案：

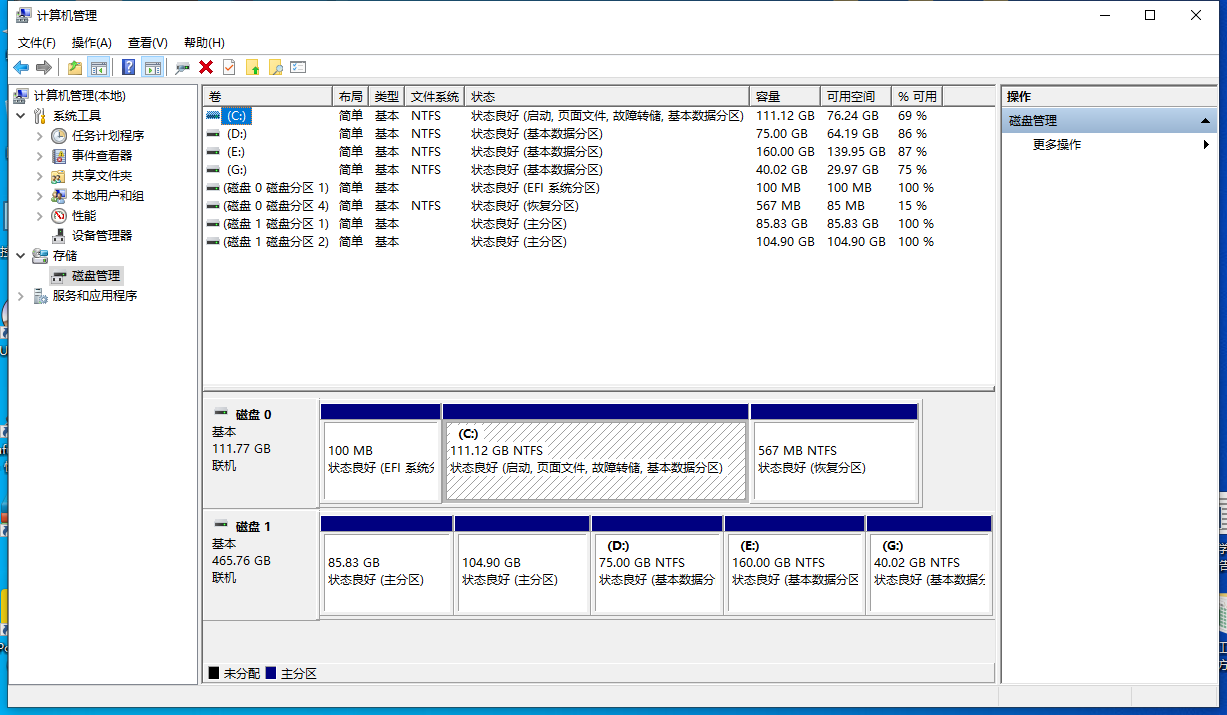

安装双系统。
PS:双系统安装过程中坑巨多！！！
真有选这步的出现问题可以加联系方式私聊（同道中人啊）
用虚拟机的可以跳过双系统步骤，后续步骤相同
出现问题：

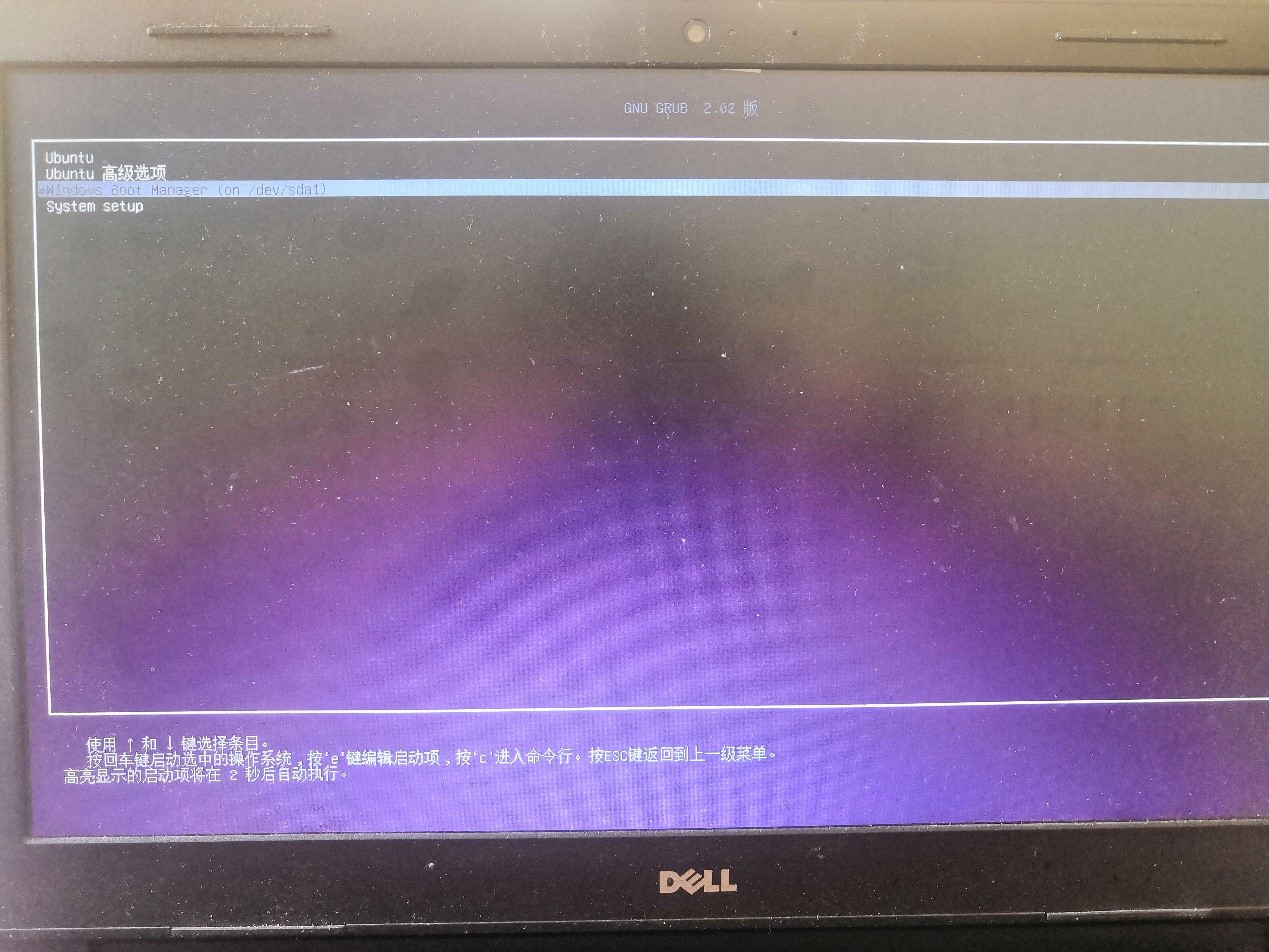

双系统Ubuntu安装后找不到启动项。
解决方案：
安装启动引导软件进行引导。
出现问题：
Ubuntu启动引导项无效，Windows启动引导项被删除
解决方案：
Ubuntu卸载，PE启动盘修复Windows启动项。
出现问题：
Windows启动项修复失败， BIOS里出现俩Windows安装磁盘标识。
解决方案：

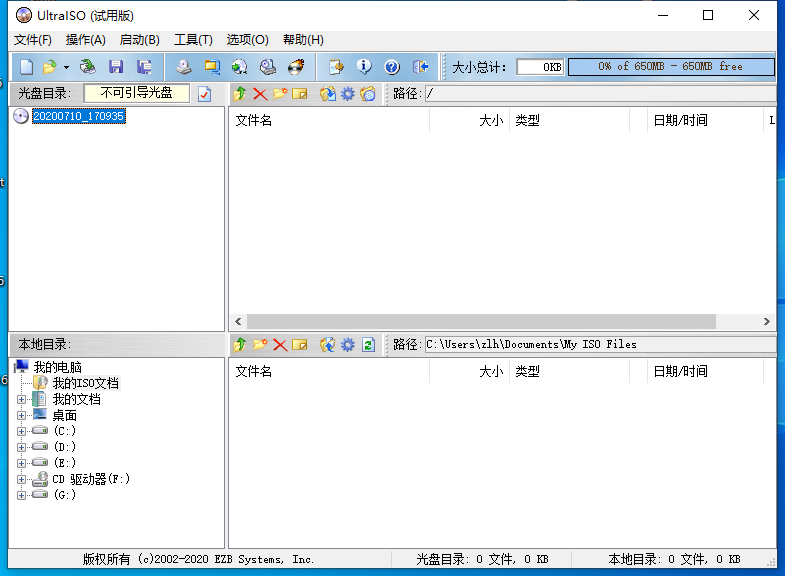

office官网下载Windows安装iOS文件，UltraISO，exe制作Windows重装盘。
出现问题：
Windows无法正确引导Ubuntu启动项。
解决方案：

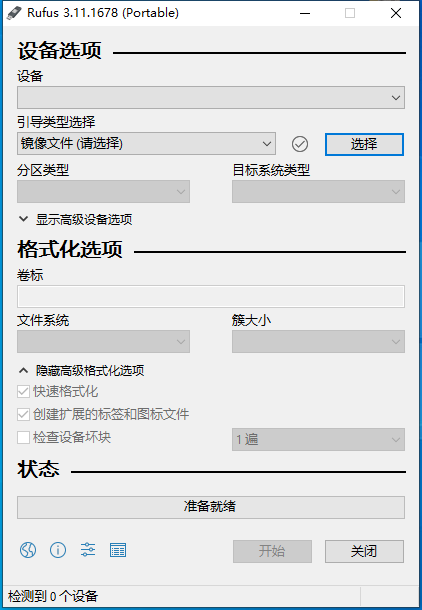

使用rufus-3.11p.exe制作Ubuntu启动盘，使用Ubuntu引导Windows启动项。
至此双系统安装完成，耗时一周。
出现问题：
ns3安装后编译不通过，出现报错。
解决方案：
安装ns3所需库
sudo apt-get install gcc g++ python python-dev
sudo apt-get install mercurial
sudo apt-get install bzr
sudo apt-get install gdb valgrind
sudo apt-get install flex bison libfl-dev
sudo apt-get install tcpdump
sudo apt-get install sqlite sqlite3 libsqlite3-dev
sudo apt-get install libxml2 libxml2-dev
sudo apt-get install libgtk2.0-0 libgtk2.0-dev
sudo apt-get install vtun lxc
sudo apt-get install uncrustify
sudo apt-get install doxygen graphviz imagemagick
sudo apt-get install python-sphinx dia
sudo apt-get install python-pygraphviz python-kiwi python-pygoocanvas libgoocanvas-dev
注意：
sudo apt-get install qt4-qmake
sudo apt-get install qt4-dev-tools
这里ns3最新版建议安装qt5
sudo apt-get install qt5*
sudo apt-get install libboost-signals-dev libboost-filesystem-dev
sudo apt-get install openmpi-bin openmpi-doc libopenmpi-dev出现问题：
ns3可视化界面。
解决方案：
安装NetAnima：
hg clone http://code.nsnam.org/jabraham3/netanim
（2）根据要求完成仿真实验，实现基本需求。能有条理的阐述实验全过程，重点突出。（1000字以上，电子，必须附有相关实验截图，该部分结尾附一张本人与仿真结果的清晰合影）。（30分）
实验过程：
首先安装Ubuntu18.04系统环境，之后在终端上安装ns3所需库
sudo apt-get install gcc g++ python python-dev
sudo apt-get install mercurial
sudo apt-get install bzr
sudo apt-get install gdb valgrind
sudo apt-get install flex bison libfl-dev
sudo apt-get install tcpdump
sudo apt-get install sqlite sqlite3 libsqlite3-dev
sudo apt-get install libxml2 libxml2-dev
sudo apt-get install libgtk2.0-0 libgtk2.0-dev
sudo apt-get install vtun lxc
sudo apt-get install uncrustify
sudo apt-get install doxygen graphviz imagemagick
sudo apt-get install python-sphinx dia
sudo apt-get install python-pygraphviz python-kiwi python-pygoocanvas libgoocanvas-dev
注意：
sudo apt-get install qt4-qmake
sudo apt-get install qt4-dev-tools
这里ns3最新版建议安装qt5
sudo apt-get install qt5*
sudo apt-get install libboost-signals-dev libboost-filesystem-devsudo apt-get install openmpi-bin openmpi-doc libopenmpi-dev之后官网下载ns3.29的.bz2安装包，放到Ubuntu系统的软件文件夹（usr文件夹）里面，终端进入usr文件夹下
cd /usr解压安装包
sudo tar -jxvf ns-allinone-3.29.tar.bz2将解压后的安装包进行更名
sudo mv ns-allinone-3.29 ns3进入ns3文件夹
cd ns3使用build.py进行初次编译
sudo ./build.py --enable-examples --enable-tests
sudo ./build.py进入新产生的ns-3.29文件夹下
cd ns-3.29配置waf编译环境
sudo ./waf --build-profile=debug --enable-examples --enable-tests configure使用waf进行编译
sudo ./waf通过运行./test.py -c core脚本进行ns-3软件包的正确性测试
sudo ./test.py -c core在屏幕显示hello查看ns3是否安装成功
sudo ./waf --run hello安装成功后进行可视化界面的构建，安装NetAnim，
退回ns3文件夹下
cd ..安装
sudo hg clone http://code.nsnam.org/jabraham3/netanim之前我20年安的时候是上面那个网址，但是21年安的时候不好使了
改为
sudo hg clone http://code.nsnam.org/netanim然后
cd netanim
sudo make clean
sudo qmake NetAnim.pro
sudo makePS:这部我21年的时候报了特别多的错误，qmake生成的Makefile文件有bug
查看ns3自带的例子first.cc并对代码进行解析。
cd ns-3.29/scratch
sudo vi first.cfirst.cc:
#include "ns3/core-module.h"
#include "ns3/network-module.h"
#include "ns3/internet-module.h"
#include "ns3/point-to-point-module.h"
#include "ns3/applications-module.h"
#include "ns3/netanim-module.h"
using namespace ns3;
NS_LOG_COMPONENT_DEFINE ("FirstScriptExample");
int
main (int argc, char *argv[])
{
CommandLine cmd;
cmd.Parse (argc, argv);
//确定时间精度
Time::SetResolution (Time::NS);
//打开日志功能
LogComponentEnable ("UdpEchoClientApplication", LOG_LEVEL_INFO);
LogComponentEnable ("UdpEchoServerApplication", LOG_LEVEL_INFO);
/********************网络拓扑部分************************/
//创建ns3节点对象，它们在仿真中代表计算机
//先声明一个节点容器，然后创建两个节点。
//这种节点是空节点，需要通过下面的配置加入网卡设备、协议栈等功能，实现数据传输。
NodeContainer nodes; //声明了一个名为”nodes”的NodeContainer
nodes.Create (2); //调用了nodes对象的Create()方法创建了两个节点
//创建一条点到点线路，PointToPointHelper类 可以很方便的配置链路属性
PointToPointHelper pointToPoint; //在栈中初始化了一个PointToPointHelper的对象
//创建一个PointToPointNetDevice对象时使用“5Mbps"来作为数据速率
pointToPoint.SetDeviceAttribute ("DataRate", StringValue ("5Mbps"));
//使用"2ms"（2毫秒）作为每一个被创建的点到点信道传输延时值
pointToPoint.SetChannelAttribute ("Delay", StringValue ("2ms"));
//完成设备和信道的配置(给节点加载网卡设备并接入网络)
NetDeviceContainer devices;
devices = pointToPoint.Install (nodes);
//安装协议栈(安装PointToPointHelper 对象和点到点网络设备的网络协议栈)
InternetStackHelper stack;
stack.Install (nodes);
//配置ipv4地址域
Ipv4AddressHelper address; //声明了一个地址生成器对象
address.SetBase ("10.1.1.0", "255.255.255.0");
//将ipv4接口加载到网卡上
Ipv4InterfaceContainer interfaces = address.Assign (devices);
//给节点加载应用程序
/********************网络拓扑部分结束*********************/
/**********************应用程序部分*********************/
//配置应用程序服务器端，并配置端口号9
UdpEchoServerHelper echoServer (9); //服务器端口号
//将该服务器功能加载到指定节点，并配置服务器开始和结束时间
ApplicationContainer serverApps = echoServer.Install (nodes.Get (1));
serverApps.Start (Seconds (1.0));
serverApps.Stop (Seconds (10.0));
//配置应用程序客户端，interfaces.GetAddress(1)获取服务器节点的ip地址，以及服务器端口号9
UdpEchoClientHelper echoClient (interfaces.GetAddress (1), 9); //设定远程服务器的IP地址和端口号(创建了一个生成器并告诉它设置客户端的远端地址为服务器节点的IP地址。)
//此外还需配置客户端属性，例如包的大小和长度以及发包间隔
echoClient.SetAttribute ("MaxPackets", UintegerValue (1)); //告诉客户端我们所允许它在模拟期间所能发送的最大数据包个数
echoClient.SetAttribute ("Interval", TimeValue (Seconds (1.0))); //告诉客户端我们所允许它在模拟期间所能发送的最大数据包个数
echoClient.SetAttribute ("PacketSize", UintegerValue (1024)); //告诉客户端它的数据包应该承载多少数据
//将客户端功能加载到另一个节点上，同样需要配置客户端开始和结束时间
ApplicationContainer clientApps = echoClient.Install (nodes.Get (0));
clientApps.Start (Seconds (2.0));
clientApps.Stop (Seconds (10.0));
/**********************应用程序部分结束*********************/
AnimationInterface anim("myfirst.xml");
anim.SetConstantPosition(nodes.Get(0), 1.0, 2.0);
anim.SetConstantPosition(nodes.Get(1), 2.0, 3.0);
//开启仿真器运行
Simulator::Run ();
Simulator::Destroy ();
return 0;
}退回ns-3.29文件夹下
cd ..使用waf进行编译
sudo ./waf

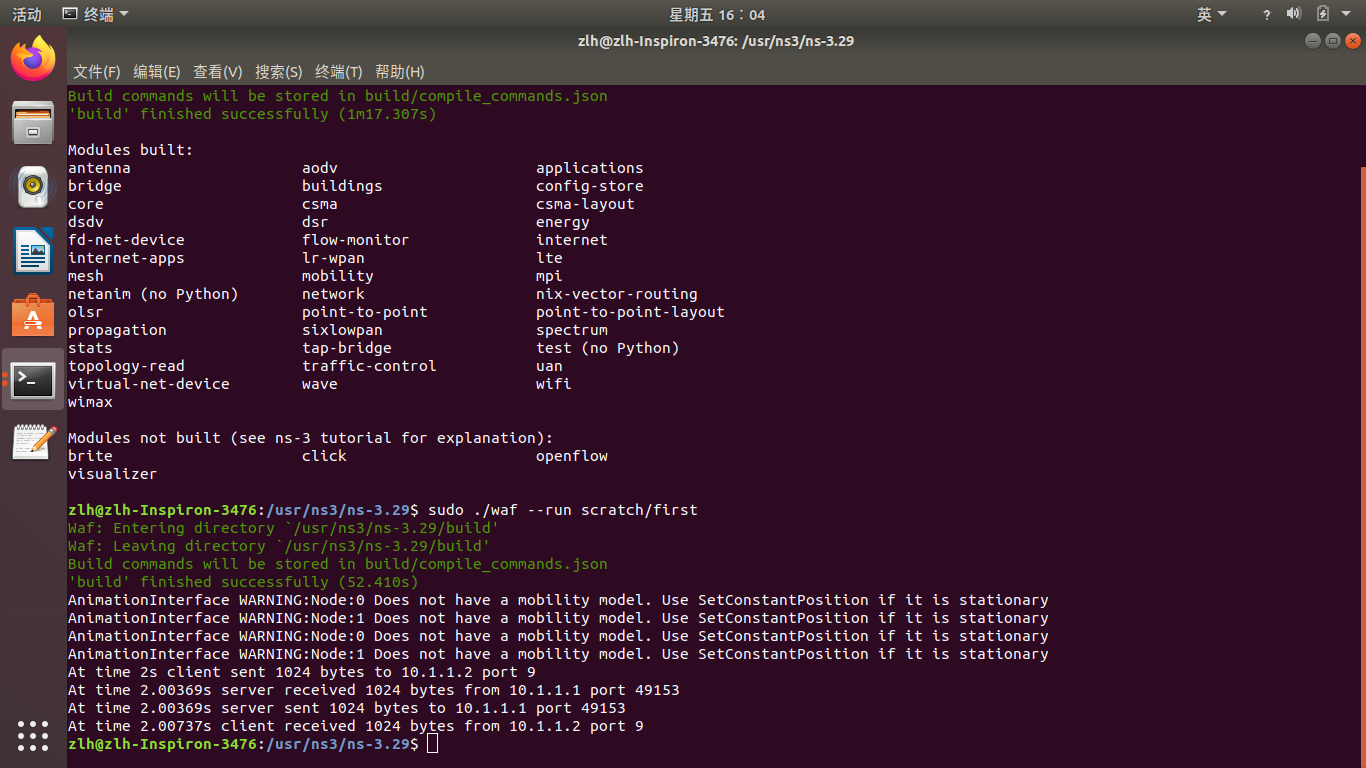

编译first.cc
sudo ./waf –run scratch/first
编译成功后退回ns3文件夹

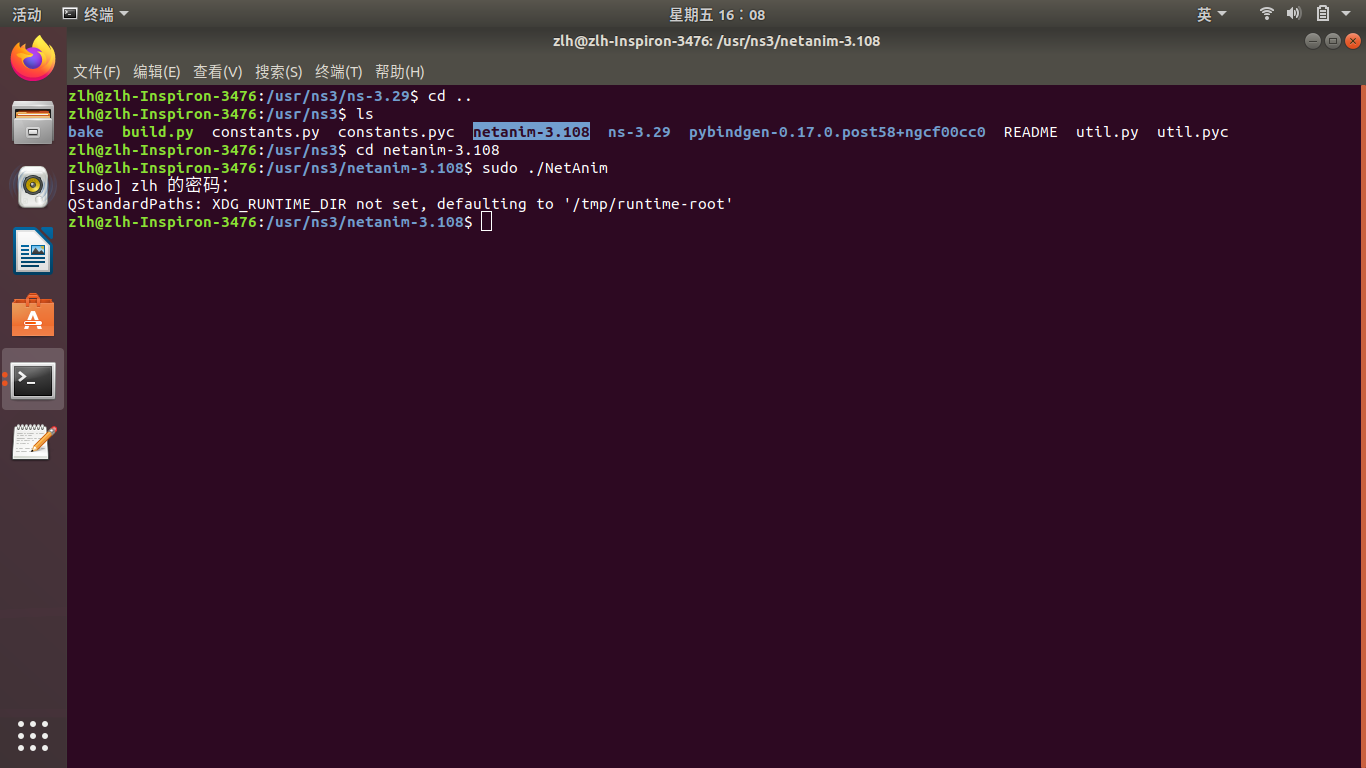

cd ..进入netanim-3.108文件夹
cd netanim-3.108打开NEtAnim
sudo ./NetAnim

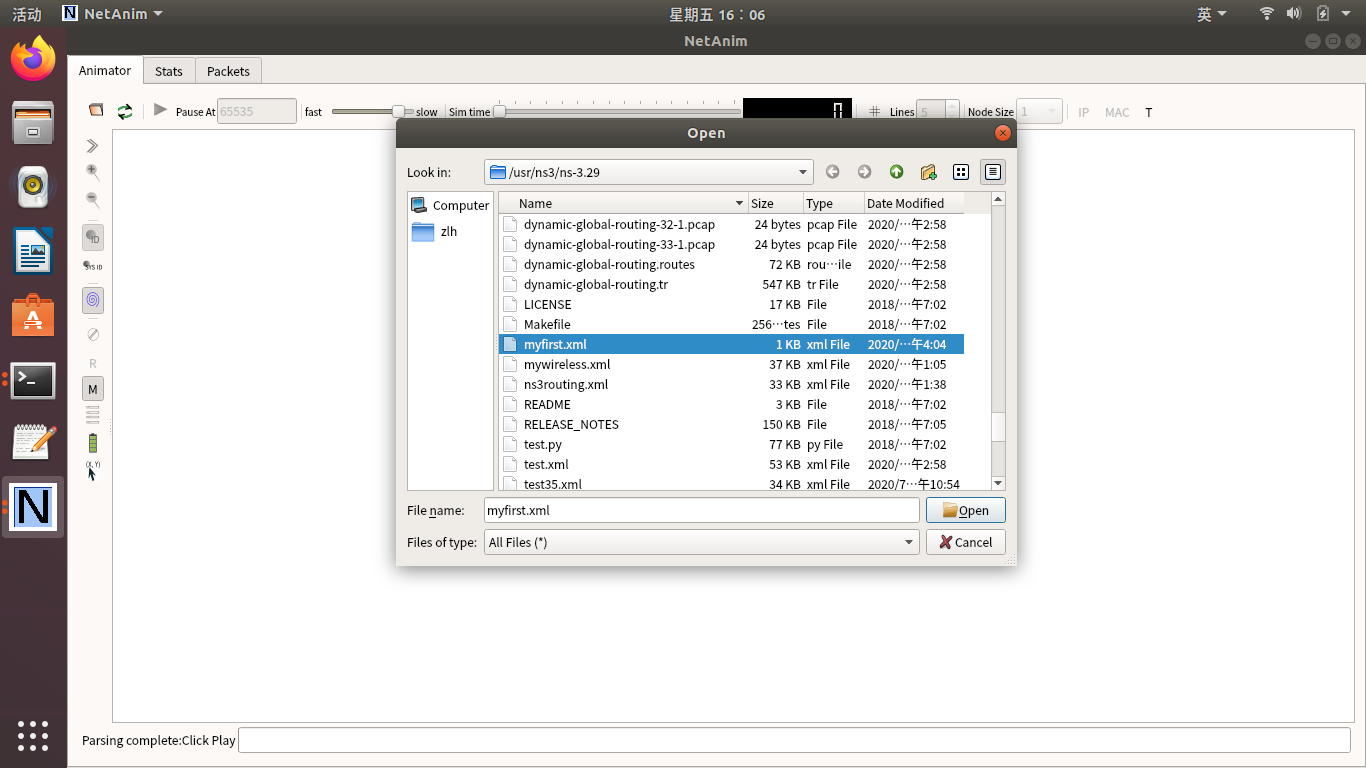

打开刚刚生成的myfirst.xml文件

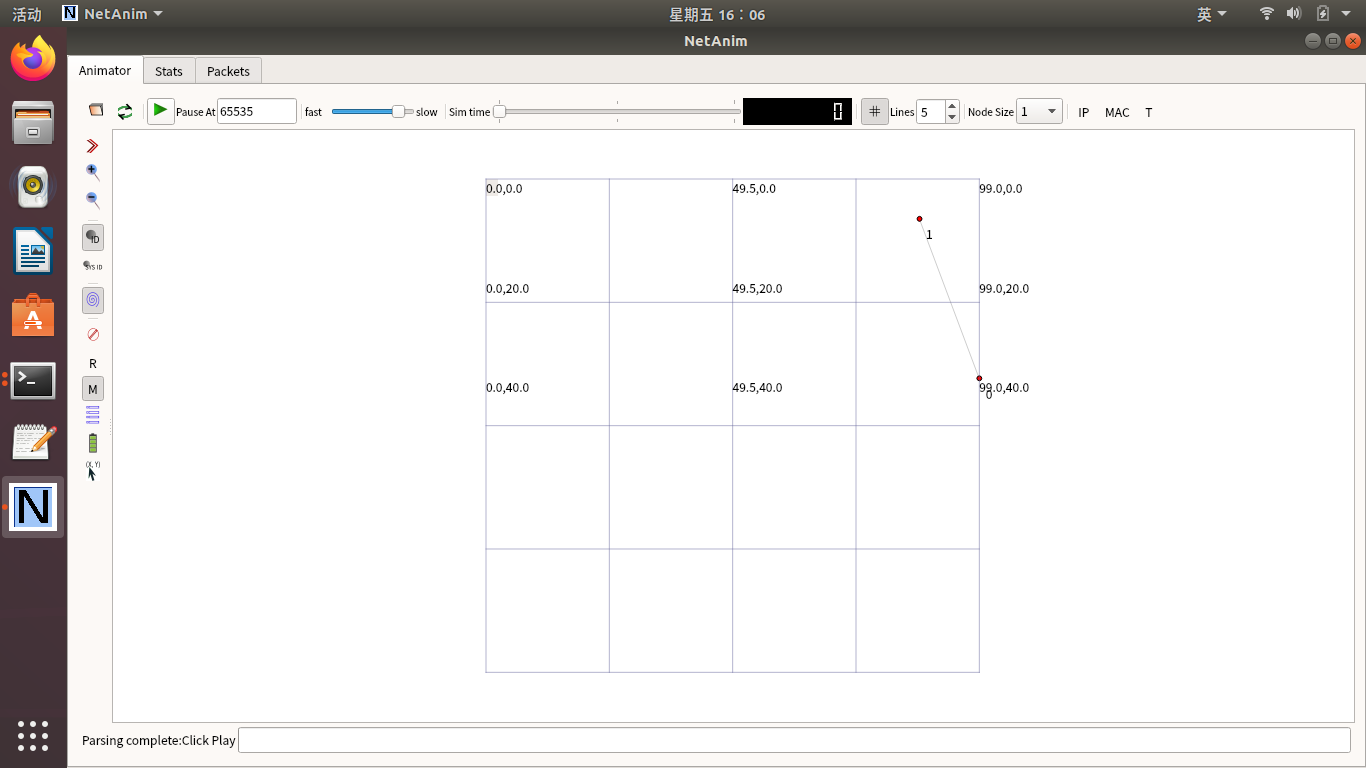

可以看见节点连接结果：

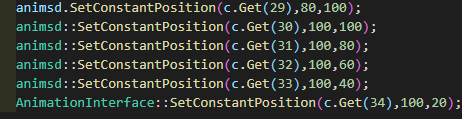

之后自己新建一个first.cc文件，进行35个节点的代码书写，编译，调试，运行，步骤如first.cc所示（除了代码不一样其他大同小异）最后可以看见运行结果如下：

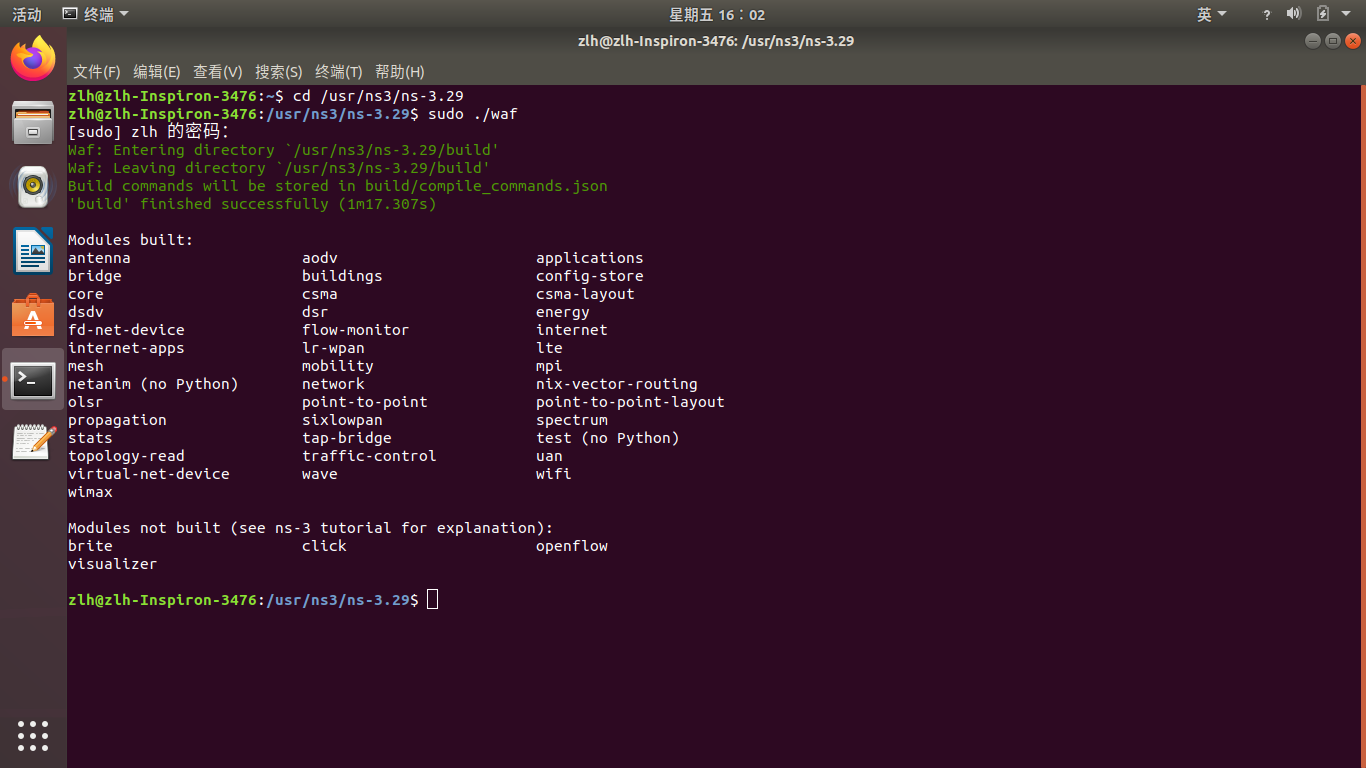

Waf编译：

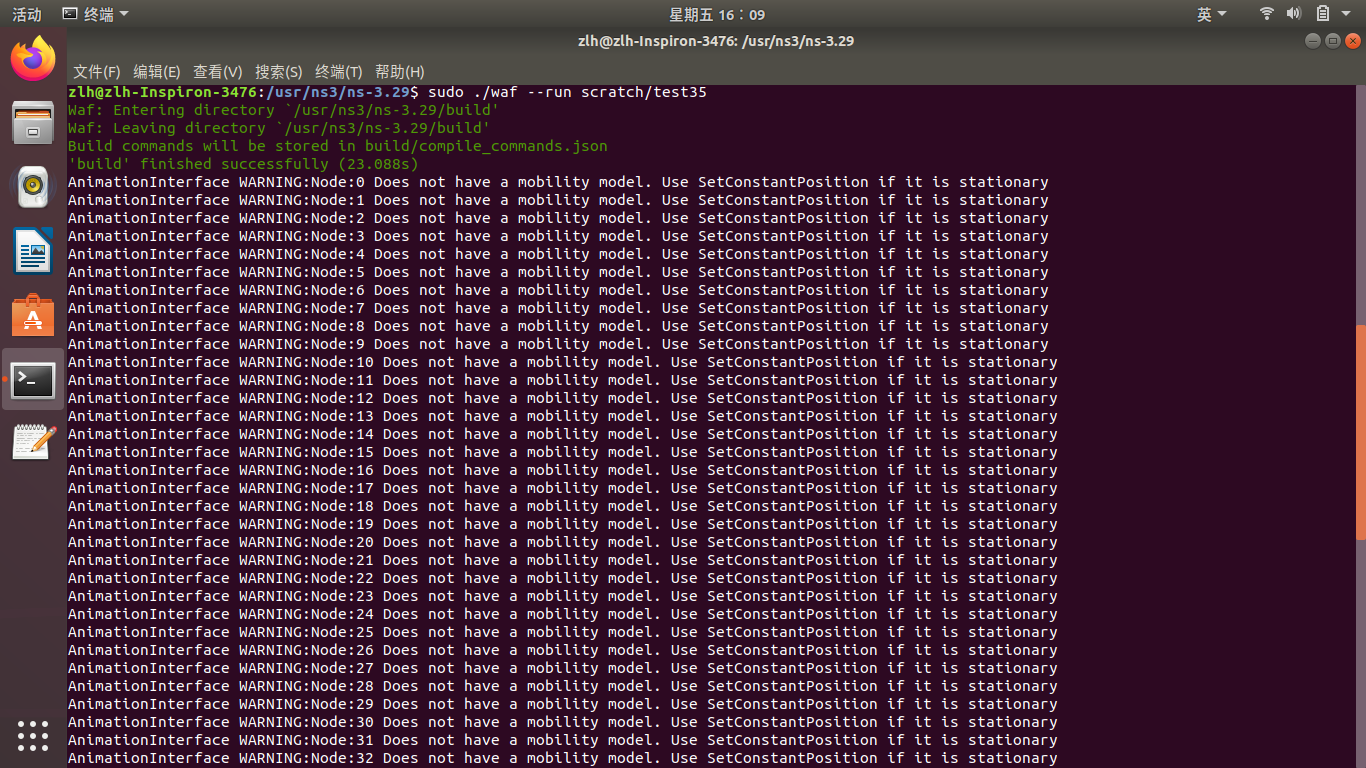

test35.cc编译：

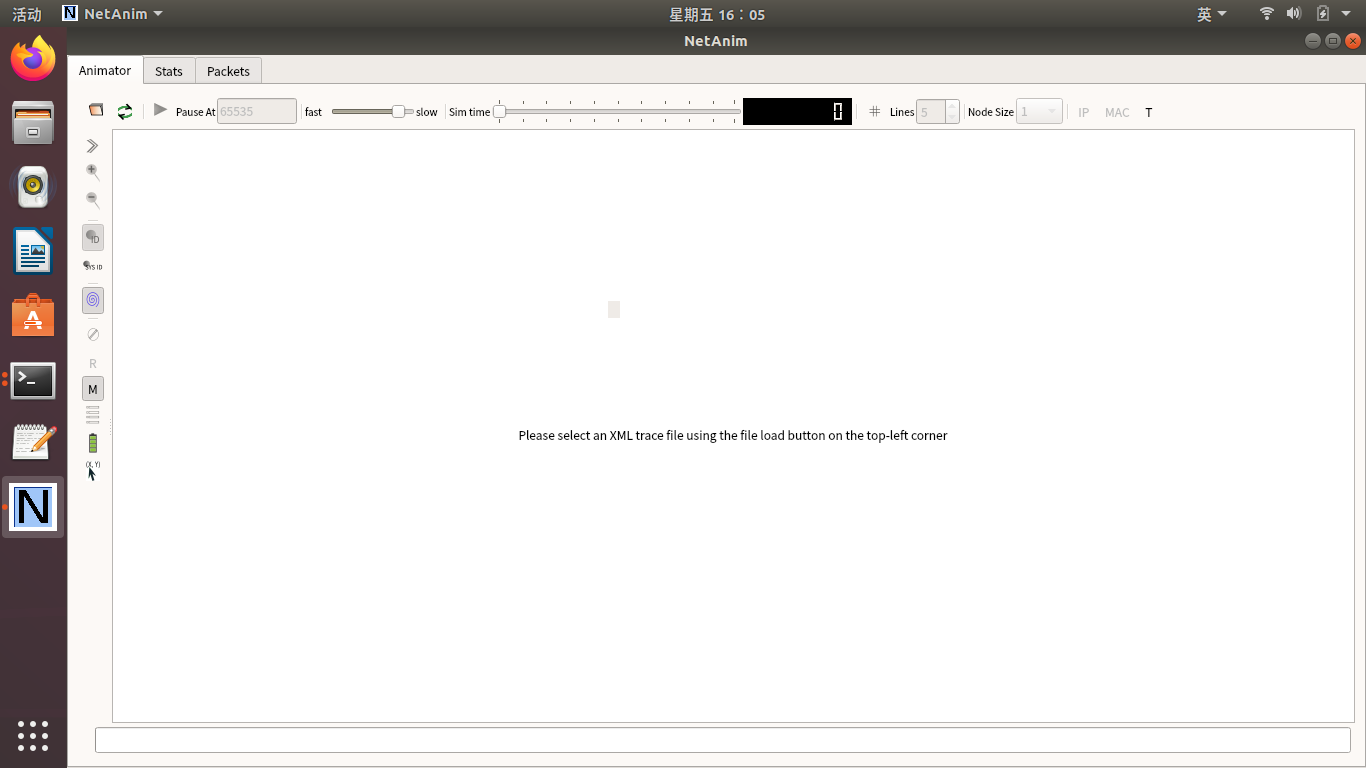

打开NetAnim：

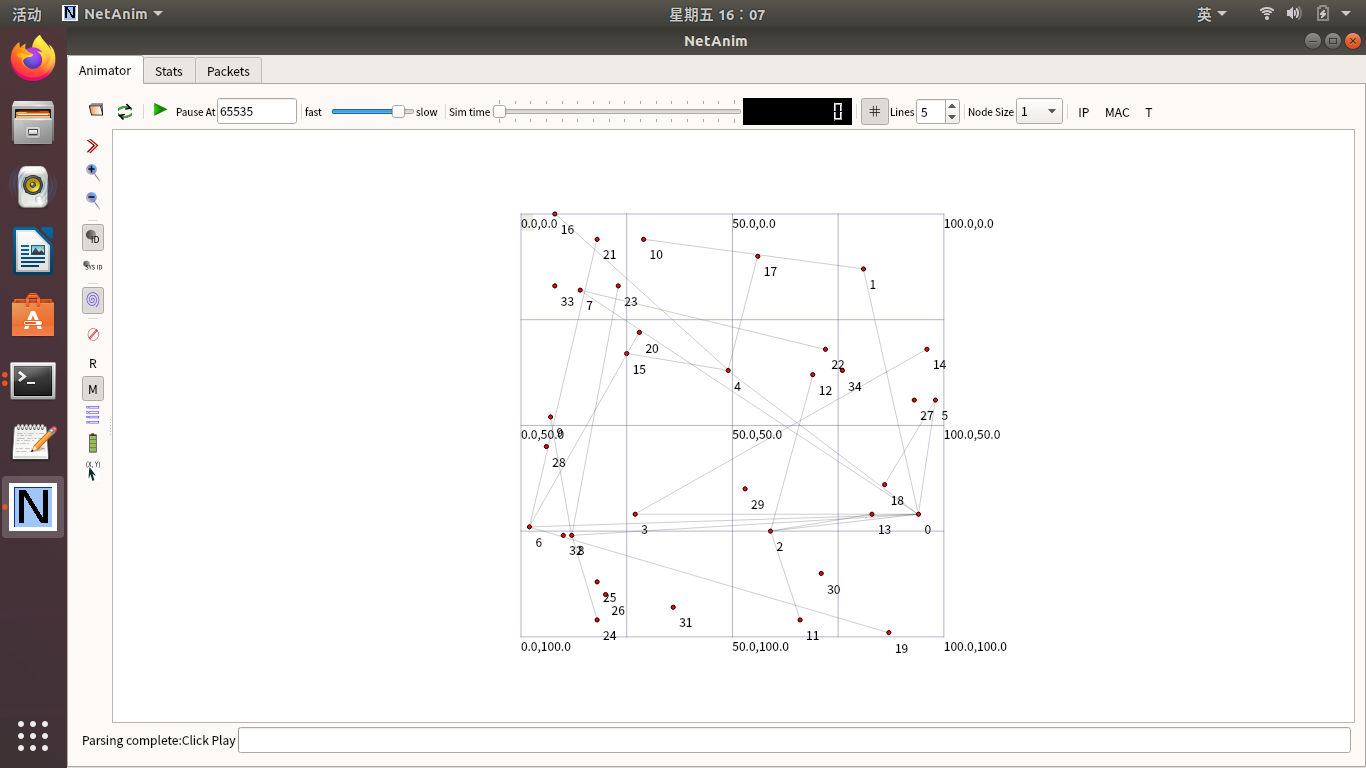

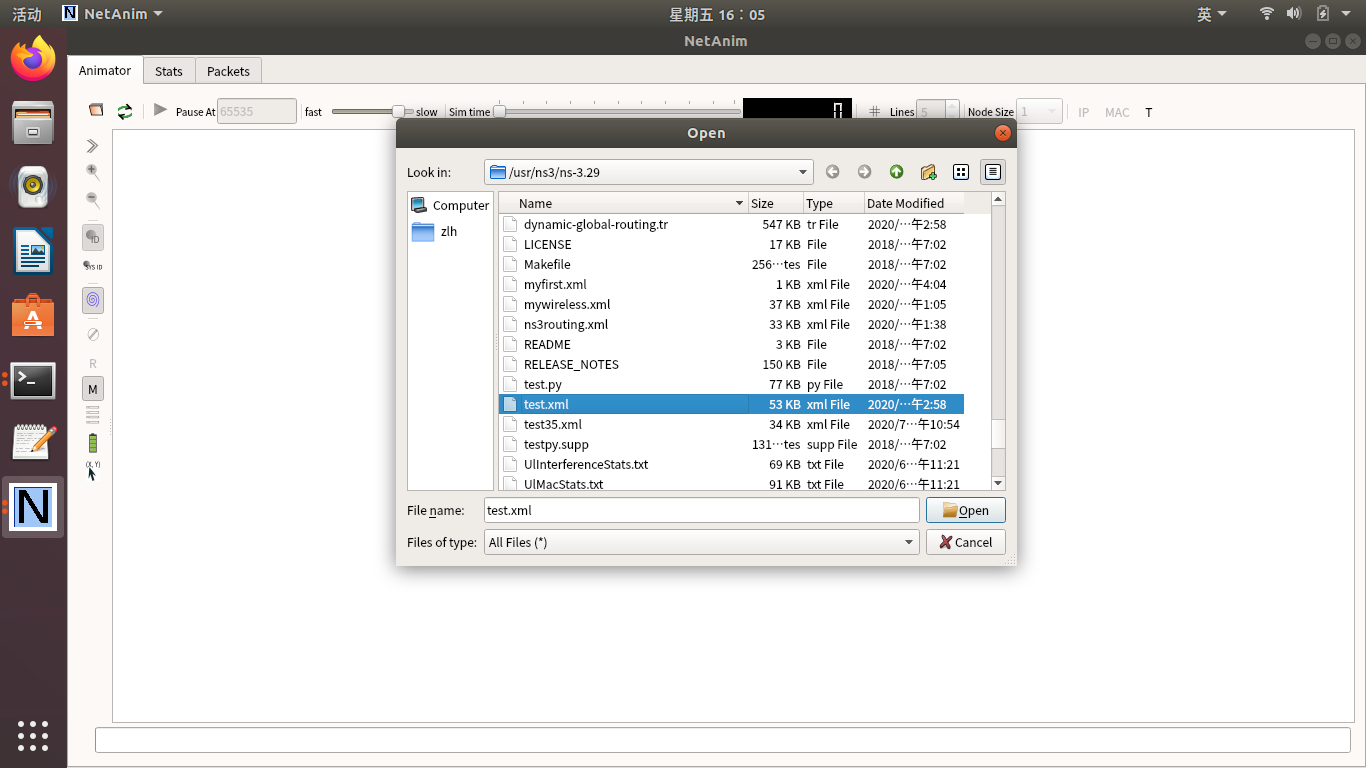

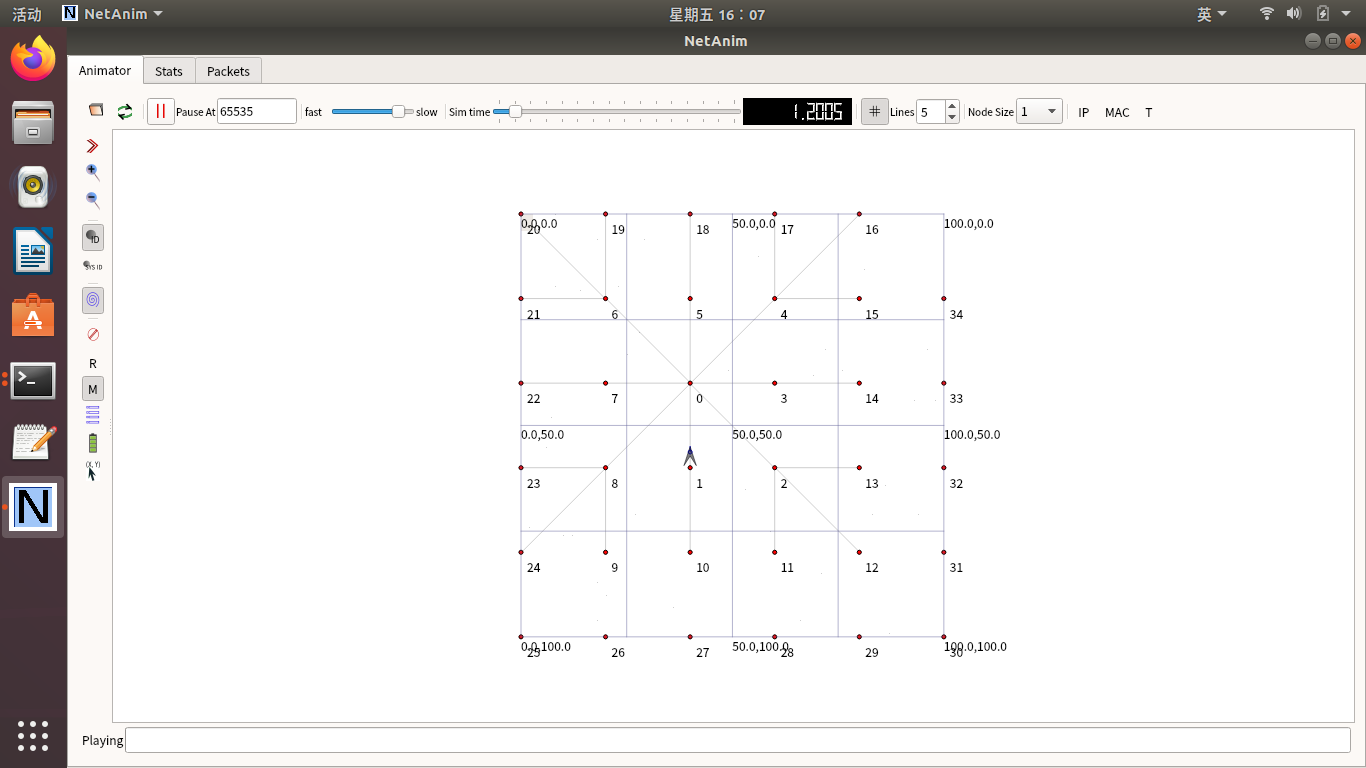

打开（test.xml）：
仿真结果：
二、协议解析与结果分析
对于所采用的协议进行代码级别的解析，说明该层的工作原理。对于所解析的协议层进行修改并进行仿真对比，给出合理科学的结果分析。（30分）

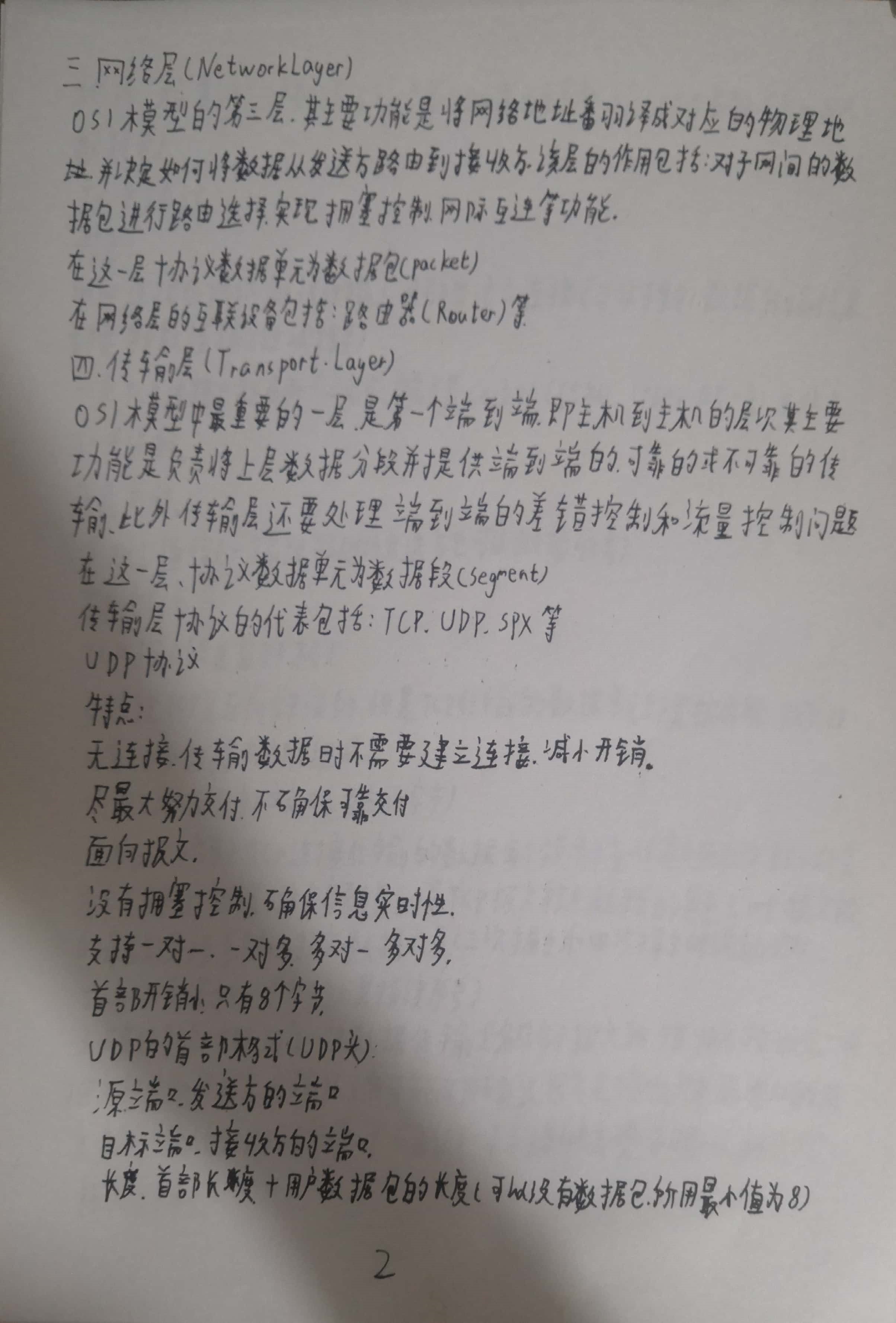

（1）对于所采用的协议如传输控制层，网络层，数据链路层进行代码级别的解析，说明该层的工作原理。（1000 字以上，附有相关截屏图）。（15分）

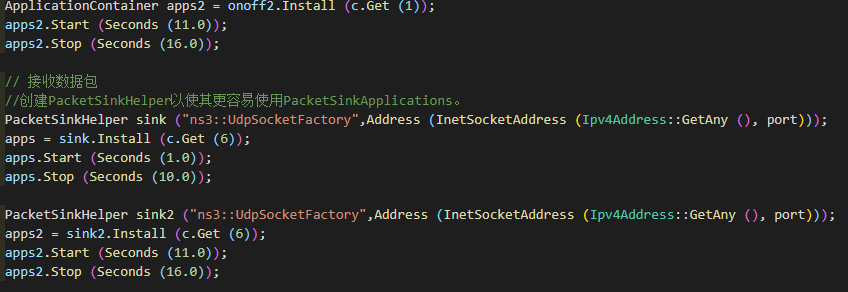

//test35.cc
#include <iostream>
#include <fstream>
#include <string>
#include <cassert>
#include "ns3/core-module.h"
#include "ns3/network-module.h"
#include "ns3/csma-module.h"
#include "ns3/internet-module.h"
#include "ns3/point-to-point-module.h"
#include "ns3/applications-module.h"
#include "ns3/ipv4-global-routing-helper.h"
#include "ns3/netanim-module.h"
using namespace ns3;
NS_LOG_COMPONENT_DEFINE ("DynamicGlobalRoutingExample");
int
main (int argc, char *argv[])
{
//确定时间精度
Time::SetResolution (Time::NS);
// 配置全局路由算法的参数。The below value configures the default behavior of global routing.
// 默认情况下是禁用的，相应借口事件时候，设为true
Config::SetDefault ("ns3::Ipv4GlobalRouting::RespondToInterfaceEvents", BooleanValue (true));
CommandLine cmd;
cmd.Parse (argc, argv);
/********************网络拓扑部分************************/
//创建ns3节点对象，它们在仿真中代表计算机
NS_LOG_INFO ("Create nodes.");
NodeContainer c;//声明了一个名为”c”的NodeContainer
c.Create (35);//调用了nodes对象的Create()方法创建了35个节点
//位于ns3命名空间下。它提供了管理、创建、访问Node对象的方法。程序中涉及的Create()即为创建节点的方法。
NodeContainer n0n1 = NodeContainer (c.Get (0), c.Get (1));
NodeContainer n0n2 = NodeContainer (c.Get (0), c.Get (2));
NodeContainer n0n3 = NodeContainer (c.Get (0), c.Get (3));
NodeContainer n0n4 = NodeContainer (c.Get (0), c.Get (4));
NodeContainer n0n5 = NodeContainer (c.Get (0), c.Get (5));
NodeContainer n0n6 = NodeContainer (c.Get (0), c.Get (6));
NodeContainer n0n7 = NodeContainer (c.Get (0), c.Get (7));
NodeContainer n0n8 = NodeContainer (c.Get (0), c.Get (8));
NodeContainer n1n10 = NodeContainer (c.Get (1), c.Get (10));
NodeContainer n2n11 = NodeContainer (c.Get (2), c.Get (11));
NodeContainer n2n12 = NodeContainer (c.Get (2), c.Get (12));
NodeContainer n2n13 = NodeContainer (c.Get (2), c.Get (13));
NodeContainer n3n14 = NodeContainer (c.Get (3), c.Get (14));
NodeContainer n4n15 = NodeContainer (c.Get (4), c.Get (15));
NodeContainer n4n16 = NodeContainer (c.Get (4), c.Get (16));
NodeContainer n4n17 = NodeContainer (c.Get (4), c.Get (17));
NodeContainer n5n18 = NodeContainer (c.Get (5), c.Get (18));
NodeContainer n6n19 = NodeContainer (c.Get (6), c.Get (19));
NodeContainer n6n20 = NodeContainer (c.Get (6), c.Get (20));
NodeContainer n6n21 = NodeContainer (c.Get (6), c.Get (21));
NodeContainer n7n22 = NodeContainer (c.Get (7), c.Get (22));
NodeContainer n8n23 = NodeContainer (c.Get (8), c.Get (23));
NodeContainer n8n24 = NodeContainer (c.Get (8), c.Get (24));
NodeContainer n8n9 = NodeContainer (c.Get (8), c.Get (9));
NodeContainer n2345 = NodeContainer (c.Get (2), c.Get (3), c.Get (4), c.Get (5));
NodeContainer n6789 = NodeContainer (c.Get (6), c.Get (7), c.Get (8), c.Get (9));
NodeContainer n10111213 = NodeContainer (c.Get (10), c.Get (11), c.Get (12), c.Get (13));
NodeContainer n14151617 = NodeContainer (c.Get (14), c.Get (15), c.Get (16), c.Get (17));
NodeContainer n18192021 = NodeContainer (c.Get (18), c.Get (19), c.Get (20), c.Get (21));
NodeContainer n22232425 = NodeContainer (c.Get (22), c.Get (23), c.Get (24), c.Get (25));
NodeContainer n26272829 = NodeContainer (c.Get (26), c.Get (27), c.Get (28), c.Get (29));
NodeContainer n30313233 = NodeContainer (c.Get (30), c.Get (31), c.Get (32), c.Get (33));
InternetStackHelper internet;
//网络协议部署器，属于Topology Helper，在设置完整体拓扑结构之后，需要在节点中部署互联网协议（TCP、UDP、IP等）
internet.Install (c);
// 创建第一次没有任何ip寻址信息的信道
NS_LOG_INFO ("Create channels.");

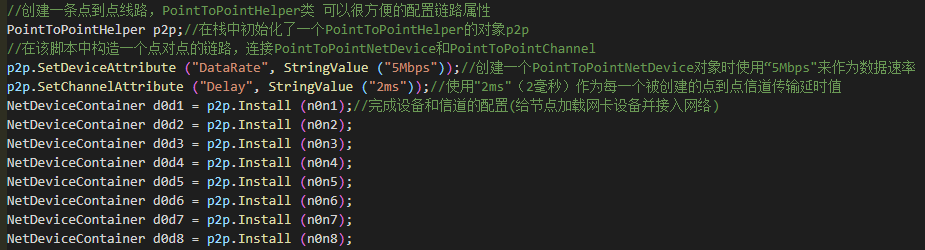

//创建一条点到点线路，PointToPointHelper类 可以很方便的配置链路属性
PointToPointHelper p2p;//在栈中初始化了一个PointToPointHelper的对象p2p
//在该脚本中构造一个点对点的链路，连接PointToPointNetDevice和PointToPointChannel
p2p.SetDeviceAttribute ("DataRate", StringValue ("5Mbps"));//创建一个PointToPointNetDevice对象时使用“5Mbps"来作为数据速率
p2p.SetChannelAttribute ("Delay", StringValue ("2ms"));//使用"2ms"（2毫秒）作为每一个被创建的点到点信道传输延时值
NetDeviceContainer d0d1 = p2p.Install (n0n1);//完成设备和信道的配置(给节点加载网卡设备并接入网络)
NetDeviceContainer d0d2 = p2p.Install (n0n2);
NetDeviceContainer d0d3 = p2p.Install (n0n3);
NetDeviceContainer d0d4 = p2p.Install (n0n4);
NetDeviceContainer d0d5 = p2p.Install (n0n5);
NetDeviceContainer d0d6 = p2p.Install (n0n6);
NetDeviceContainer d0d7 = p2p.Install (n0n7);
NetDeviceContainer d0d8 = p2p.Install (n0n8);
//网络设备容器，类似于NodeContainer，是网络设备的容器。
//但是它并非像NetContainer那样创造对象。而是通过将Channel和Node连接起来这样的一个过程构造网络设备卡，并将其附在节点和信道之间

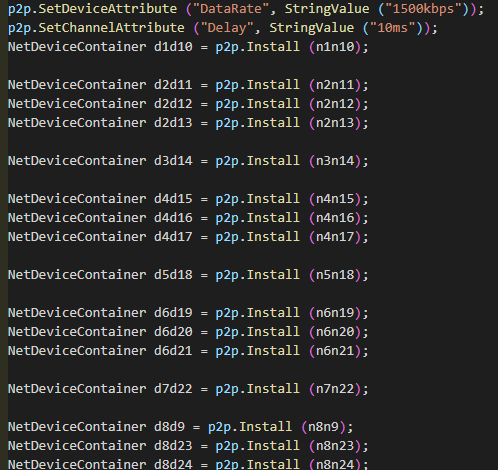

p2p.SetDeviceAttribute ("DataRate", StringValue ("1500kbps"));
p2p.SetChannelAttribute ("Delay", StringValue ("10ms"));
NetDeviceContainer d1d10 = p2p.Install (n1n10);
NetDeviceContainer d2d11 = p2p.Install (n2n11);
NetDeviceContainer d2d12 = p2p.Install (n2n12);
NetDeviceContainer d2d13 = p2p.Install (n2n13);
NetDeviceContainer d3d14 = p2p.Install (n3n14);
NetDeviceContainer d4d15 = p2p.Install (n4n15);
NetDeviceContainer d4d16 = p2p.Install (n4n16);
NetDeviceContainer d4d17 = p2p.Install (n4n17);
NetDeviceContainer d5d18 = p2p.Install (n5n18);
NetDeviceContainer d6d19 = p2p.Install (n6n19);
NetDeviceContainer d6d20 = p2p.Install (n6n20);
NetDeviceContainer d6d21 = p2p.Install (n6n21);
NetDeviceContainer d7d22 = p2p.Install (n7n22);
NetDeviceContainer d8d9 = p2p.Install (n8n9);
NetDeviceContainer d8d23 = p2p.Install (n8n23);
NetDeviceContainer d8d24 = p2p.Install (n8n24);
// 创建第一次没有任何ip寻址信息的信道
CsmaHelper csma;
csma.SetChannelAttribute ("DataRate", StringValue ("5Mbps"));
csma.SetChannelAttribute ("Delay", StringValue ("2ms"));
NetDeviceContainer d2345 = csma.Install (n2345);
NetDeviceContainer d6789 = csma.Install (n6789);
NetDeviceContainer d10111213 = csma.Install (n10111213);
NetDeviceContainer d14151617 = csma.Install (n14151617);
NetDeviceContainer d18192021 = csma.Install (n18192021);
NetDeviceContainer d22232425 = csma.Install (n22232425);
NetDeviceContainer d26272829 = csma.Install (n26272829);
NetDeviceContainer d30313233 = csma.Install (n30313233);
// 添加ip地址
NS_LOG_INFO ("Assign IP Addresses.");
Ipv4AddressHelper ipv4;//声明了一个地址生成器对象
//负责ip地址的分配，同样为了方便，可以直接以节点容器为对象进行地址分配。目前该类对外只提供基础IP地址和子网掩码的设置功能，函数为SetBase()。
ipv4.SetBase ("10.1.1.0", "255.255.255.0");
ipv4.Assign (d0d1);
ipv4.SetBase ("10.1.2.0", "255.255.255.0");
ipv4.Assign (d0d2);
ipv4.SetBase ("10.1.3.0", "255.255.255.0");
ipv4.Assign (d0d3);
ipv4.SetBase ("10.1.4.0", "255.255.255.0");
ipv4.Assign (d0d4);
ipv4.SetBase ("10.1.5.0", "255.255.255.0");
ipv4.Assign (d0d5);
ipv4.SetBase ("10.1.6.0", "255.255.255.0");
ipv4.Assign (d0d6);
ipv4.SetBase ("10.1.7.0", "255.255.255.0");
ipv4.Assign (d0d7);
ipv4.SetBase ("10.1.8.0", "255.255.255.0");
ipv4.Assign (d0d8);
//具体分配是由Assign()方法完成的，以容器为对象，按顺序分配ip
ipv4.SetBase ("10.1.10.0", "255.255.255.0");
ipv4.Assign (d1d10);
ipv4.SetBase ("10.1.11.0", "255.255.255.0");
ipv4.Assign (d2d11);
ipv4.SetBase ("10.1.12.0", "255.255.255.0");
ipv4.Assign (d2d12);
ipv4.SetBase ("10.1.13.0", "255.255.255.0");
ipv4.Assign (d2d13);
ipv4.SetBase ("10.1.14.0", "255.255.255.0");
ipv4.Assign (d3d14);
ipv4.SetBase ("10.1.15.0", "255.255.255.0");
ipv4.Assign (d4d15);
ipv4.SetBase ("10.1.16.0", "255.255.255.0");
ipv4.Assign (d4d16);
ipv4.SetBase ("10.1.17.0", "255.255.255.0");
ipv4.Assign (d4d17);
ipv4.SetBase ("10.1.18.0", "255.255.255.0");
ipv4.Assign (d5d18);
ipv4.SetBase ("10.1.19.0", "255.255.255.0");
ipv4.Assign (d6d19);
ipv4.SetBase ("10.1.20.0", "255.255.255.0");
ipv4.Assign (d6d20);
ipv4.SetBase ("10.1.21.0", "255.255.255.0");
ipv4.Assign (d6d21);
ipv4.SetBase ("10.1.22.0", "255.255.255.0");
ipv4.Assign (d7d22);
ipv4.SetBase ("10.1.29.0", "255.255.255.0");
ipv4.Assign (d8d9);
ipv4.SetBase ("10.1.23.0", "255.255.255.0");
ipv4.Assign (d8d23);
ipv4.SetBase ("10.1.24.0", "255.255.255.0");
ipv4.Assign (d8d24);
ipv4.SetBase ("10.1.30.0", "255.255.255.0");
Ipv4InterfaceContainer i5i6 = ipv4.Assign (d5d18);
ipv4.SetBase ("10.250.1.0", "255.255.255.0");
ipv4.Assign (d2345);
ipv4.SetBase ("10.250.2.0", "255.255.255.0");
//ipv4.Assign (d6789);
//ipv4.SetBase ("10.250.3.0", "255.255.255.0");
//ipv4.Assign (d10111213);
//ipv4.SetBase ("10.250.4.0", "255.255.255.0");
//ipv4.Assign (d14151617);
//ipv4.SetBase ("10.250.5.0", "255.255.255.0");
//ipv4.Assign (d18192021);
//ipv4.SetBase ("10.250.6.0", "255.255.255.0");
//ipv4.Assign (d22232425);
//ipv4.SetBase ("10.250.7.0", "255.255.255.0");
//ipv4.Assign (d26272829);
//ipv4.SetBase ("10.250.8.0", "255.255.255.0");
//ipv4.Assign (d30313233);
ipv4.SetBase ("172.16.1.0", "255.255.255.0");
Ipv4InterfaceContainer i1i6 = ipv4.Assign (d1d10);
// 创建路由器节点，初始化路由选择数据库，设置路由表节点。
Ipv4GlobalRoutingHelper::PopulateRoutingTables ();
//给节点加载应用程序
/********************网络拓扑部分结束*********************/
// 创建时断时续的发送数据报应用。
NS_LOG_INFO ("Create Applications.");
uint16_t port = 9; // Discard port (RFC 863)
OnOffHelper onoff ("ns3::UdpSocketFactory",InetSocketAddress (i5i6.GetAddress (1), port));
onoff.SetConstantRate (DataRate ("2kbps"));
onoff.SetAttribute ("PacketSize", UintegerValue (50));
ApplicationContainer apps = onoff.Install (c.Get (1));
//应用程序-Application
apps.Start (Seconds (1.0));
apps.Stop (Seconds (10.0));
//通过OnOffHelper来设置属性值
OnOffHelper onoff2 ("ns3::UdpSocketFactory",InetSocketAddress (i1i6.GetAddress (1), port));
onoff2.SetAttribute ("OnTime", StringValue ("ns3::ConstantRandomVariable[Constant=1]"));
onoff2.SetAttribute ("OffTime", StringValue ("ns3::ConstantRandomVariable[Constant=0]"));
onoff2.SetAttribute ("DataRate", StringValue ("2kbps"));
onoff2.SetAttribute ("PacketSize", UintegerValue (50));
//将该服务器功能加载到指定节点，并配置服务器开始和结束时间
ApplicationContainer apps2 = onoff2.Install (c.Get (1));
apps2.Start (Seconds (11.0));
apps2.Stop (Seconds (16.0));
// 接收数据包
//创建PacketSinkHelper以使其更容易使用PacketSinkApplications。
PacketSinkHelper sink ("ns3::UdpSocketFactory",Address (InetSocketAddress (Ipv4Address::GetAny (), port)));
apps = sink.Install (c.Get (6));
apps.Start (Seconds (1.0));
apps.Stop (Seconds (10.0));
PacketSinkHelper sink2 ("ns3::UdpSocketFactory",Address (InetSocketAddress (Ipv4Address::GetAny (), port)));
apps2 = sink2.Install (c.Get (6));
apps2.Start (Seconds (11.0));
apps2.Stop (Seconds (16.0));
AsciiTraceHelper ascii;
Ptr<OutputStreamWrapper> stream = ascii.CreateFileStream ("dynamic-global-routing.tr");
p2p.EnableAsciiAll (stream);
csma.EnableAsciiAll (stream);
internet.EnableAsciiIpv4All (stream);
p2p.EnablePcapAll ("dynamic-global-routing");
csma.EnablePcapAll ("dynamic-global-routing", false);
Ptr<Node> n1 = c.Get (1);
Ptr<Ipv4> ipv41 = n1->GetObject<Ipv4> ();
uint32_t ipv4ifIndex1 = 2;
Simulator::Schedule (Seconds (2),&Ipv4::SetDown,ipv41, ipv4ifIndex1);
Simulator::Schedule (Seconds (4),&Ipv4::SetUp,ipv41, ipv4ifIndex1);
//仿真-Simulator
Ptr<Node> n6 = c.Get (6);
Ptr<Ipv4> ipv46 = n6->GetObject<Ipv4> ();
uint32_t ipv4ifIndex6 = 2;
Simulator::Schedule (Seconds (6),&Ipv4::SetDown,ipv46, ipv4ifIndex6);
Simulator::Schedule (Seconds (8),&Ipv4::SetUp,ipv46, ipv4ifIndex6);
Simulator::Schedule (Seconds (12),&Ipv4::SetDown,ipv41, ipv4ifIndex1);
Simulator::Schedule (Seconds (14),&Ipv4::SetUp,ipv41, ipv4ifIndex1);
// 查探路由表
Ipv4GlobalRoutingHelper g;
Ptr<OutputStreamWrapper> routingStream = Create<OutputStreamWrapper> ("dynamic-global-routing.routes", std::ios::out);
g.PrintRoutingTableAllAt (Seconds (12), routingStream);
//设置生成xml文件，并确定各个节点的位置（为了好看我设置的位置四四方方的，而非无序随机产生）
AnimationInterface animsd("test.xml");
animsd.SetConstantPosition(c.Get(0),40,40);
animsd.SetConstantPosition(c.Get(1),40,60);
animsd.SetConstantPosition(c.Get(2),60,60);
animsd.SetConstantPosition(c.Get(3),60,40);
animsd.SetConstantPosition(c.Get(4),60,20);
animsd.SetConstantPosition(c.Get(5),40,20);
animsd.SetConstantPosition(c.Get(6),20,20);
animsd.SetConstantPosition(c.Get(7),20,40);
animsd.SetConstantPosition(c.Get(8),20,60);
animsd.SetConstantPosition(c.Get(9),20,80);
animsd.SetConstantPosition(c.Get(10),40,80);
animsd.SetConstantPosition(c.Get(11),60,80);
animsd.SetConstantPosition(c.Get(12),80,80);
animsd.SetConstantPosition(c.Get(13),80,60);
animsd.SetConstantPosition(c.Get(14),80,40);
animsd.SetConstantPosition(c.Get(15),80,20);
animsd.SetConstantPosition(c.Get(16),80,0);
animsd.SetConstantPosition(c.Get(17),60,0);
animsd.SetConstantPosition(c.Get(18),40,0);
animsd.SetConstantPosition(c.Get(19),20,0);
animsd.SetConstantPosition(c.Get(20),0,0);
animsd.SetConstantPosition(c.Get(21),0,20);
animsd.SetConstantPosition(c.Get(22),0,40);
animsd.SetConstantPosition(c.Get(23),0,60);
animsd.SetConstantPosition(c.Get(24),0,80);
animsd.SetConstantPosition(c.Get(25),0,100);
animsd.SetConstantPosition(c.Get(26),20,100);
animsd.SetConstantPosition(c.Get(27),40,100);
animsd.SetConstantPosition(c.Get(28),60,100);
animsd.SetConstantPosition(c.Get(29),80,100);
animsd::SetConstantPosition(c.Get(30),100,100);
animsd::SetConstantPosition(c.Get(31),100,80);
animsd::SetConstantPosition(c.Get(32),100,60);
animsd::SetConstantPosition(c.Get(33),100,40);
AnimationInterface::SetConstantPosition(c.Get(34),100,20);
//开始仿真
NS_LOG_INFO ("Run Simulation.");
Simulator::Run ();
Simulator::Destroy ();
NS_LOG_INFO ("Done.");
}（2）对于所解析的协议层，进行修改（包括工作机制和参数的修改），对比原有协议给出仿真对比结果（可以包括多个指标的，如延迟，丢包率等），也可以是负面的结果，但是要求给出合理科学的结果分析。（1000字以上，附有相关截屏图）。（15分）
创建5Mbps，2ms的信道，链接节点0和1，2，3，4，5，6，7，8
创建1500kbps，10ms的信道，链接节点1和10，2和11,12,13，3和14，4和15,16,17，5和18，6和19.20.21，7和22，8和9,23,24

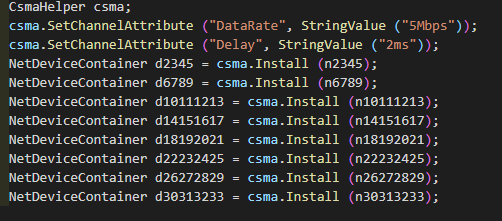

创建第一次没有任何ip寻址信息的信道

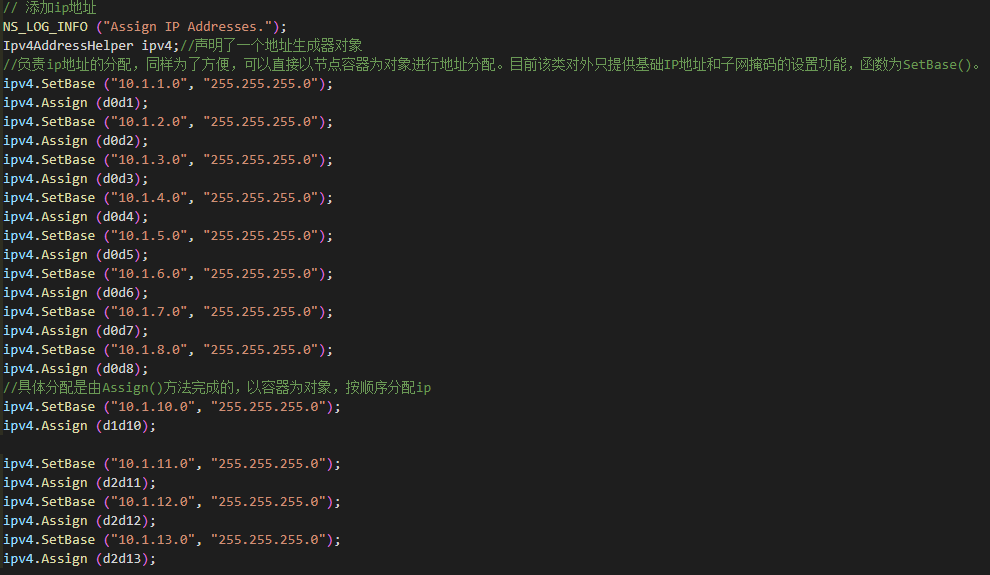

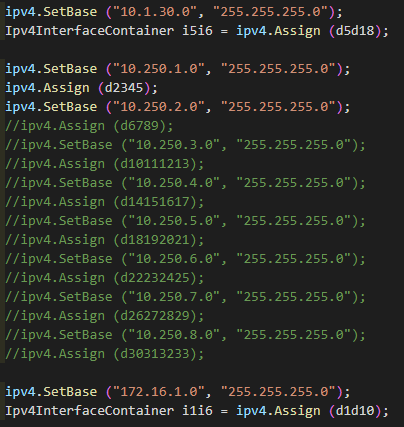

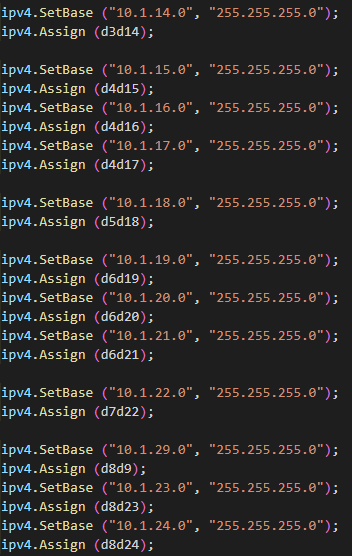

分别给分配ip地址：
配置服务器开始和结束时间：

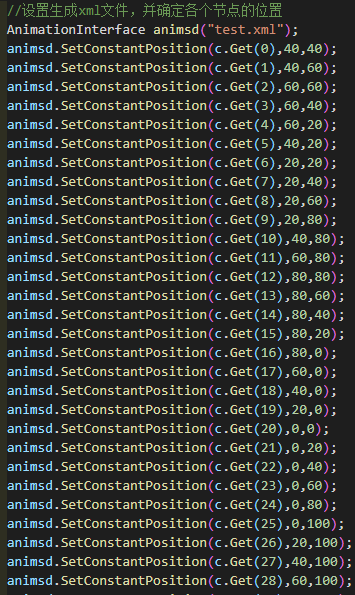

规定每一个节点的位置：
仿真结果对比：
原仿真结果：
更改后仿真结果：

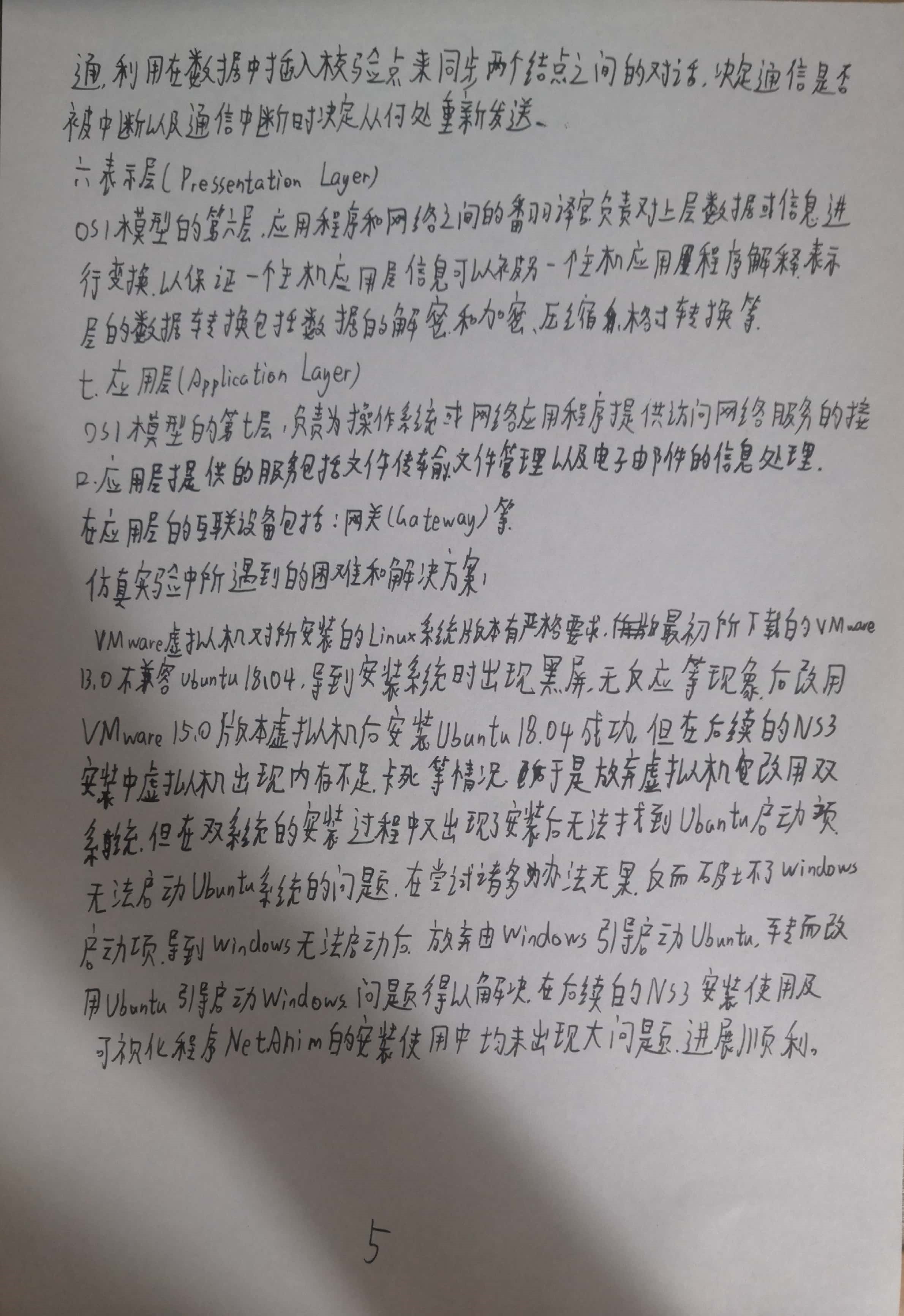

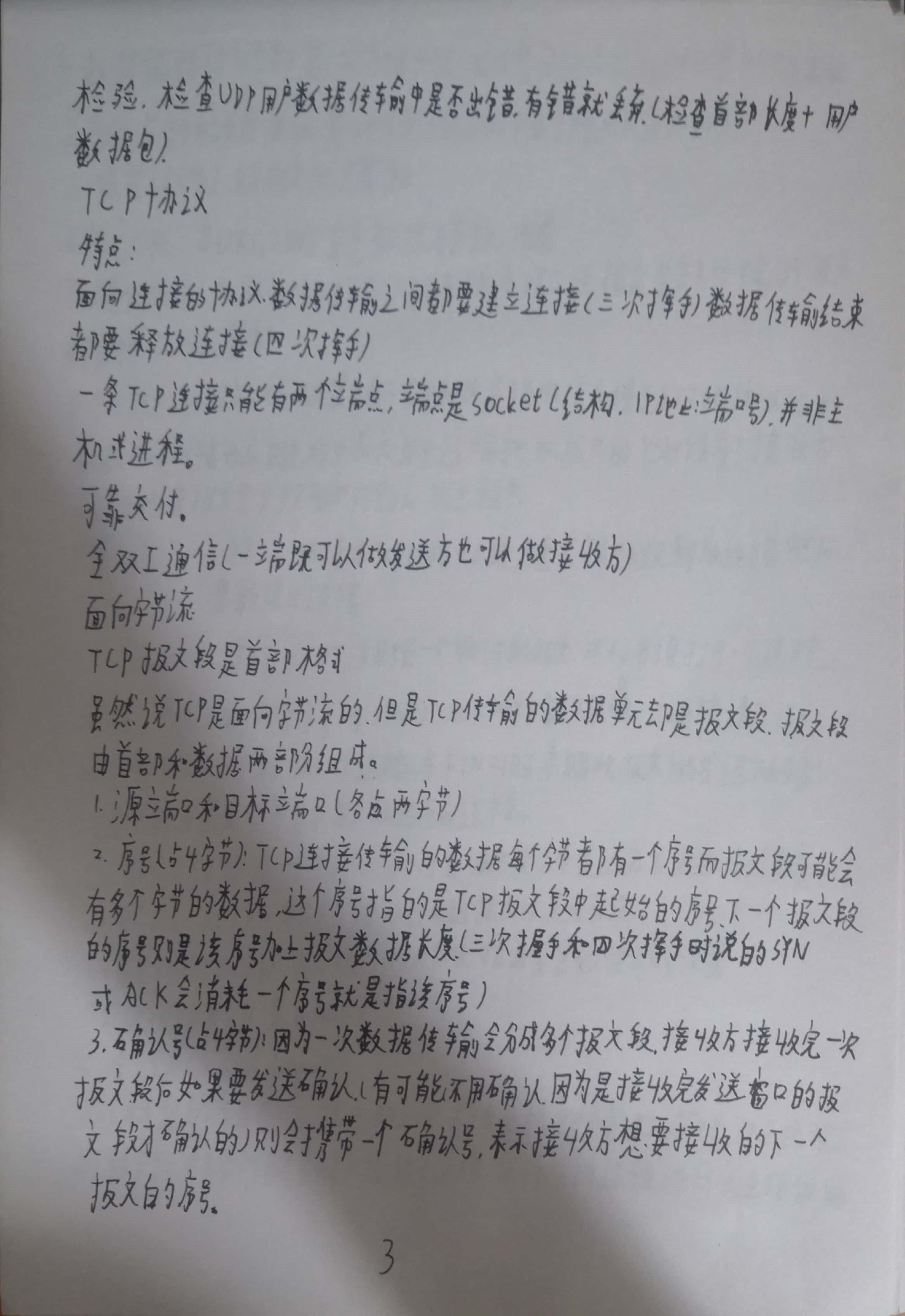

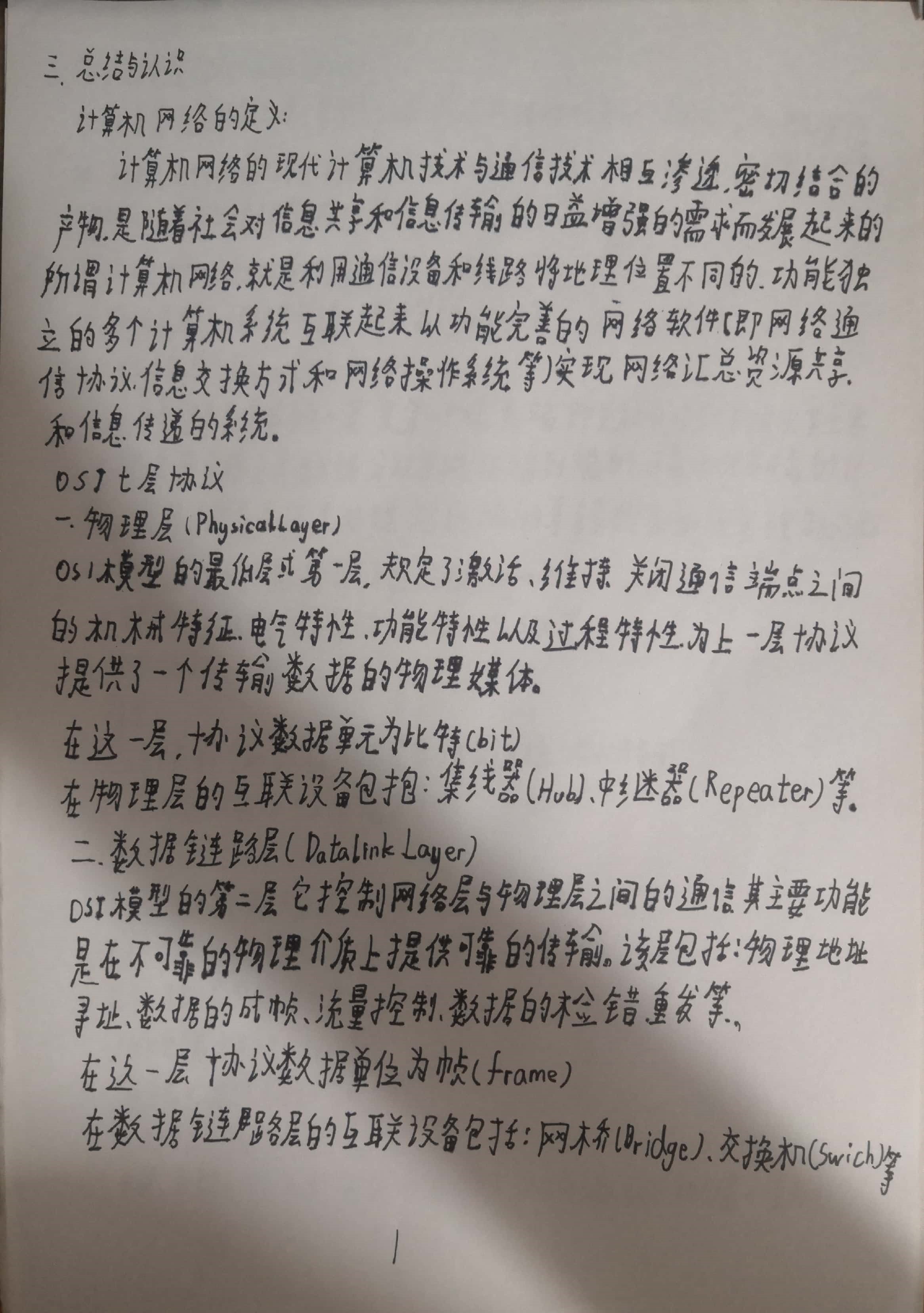

三、总结与认识

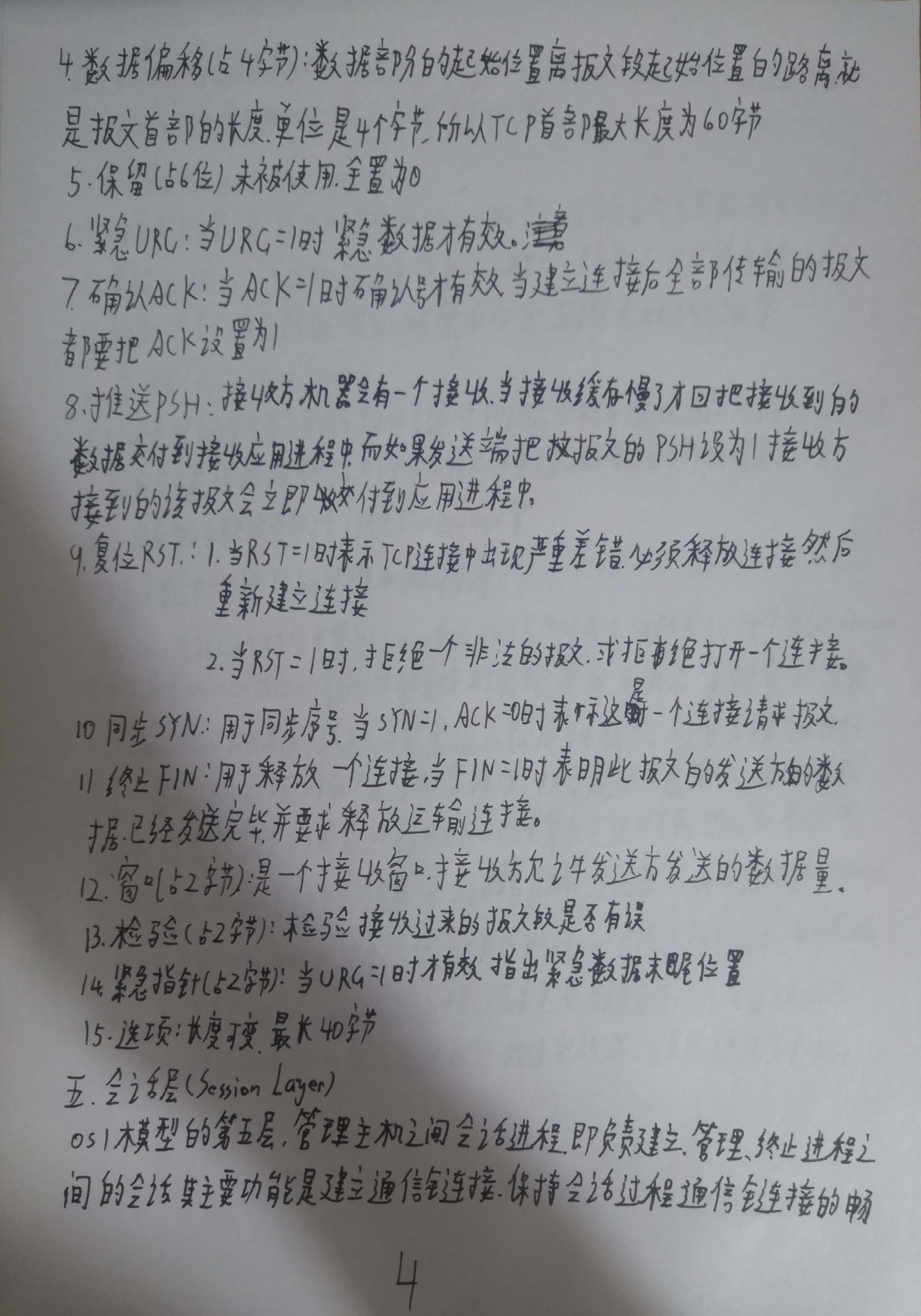

根据仿真实验过程，总结对计算机网络的基本概念、原理、协议栈及Internet为实例的协议栈的理解认识以及收获，及仿真实验中所遇到的困难和解决方案。（2000字以上，A4纸手写）（30分）
字丑（捂脸）
