一、实验目的：

1.理解C/S体系结构有数据库服务器、客户应用程序和网络三个主要组成部分。
2.理解客户应用程序的开发应集中于数据显示和分析，数据库服务器的开发应集中于数据管理。
3.理解客户应用程序应提供用户与数据库交互的界面；向数据库服务器提交用户请求并接收来自数据库服务器的信息；利用客户应用程序对存在于客户端的数据执行应用逻辑要求。

二、实验内容：

1.对于某个应用系统，进行软件体系结构的需求分析，说明选用C/S风格的原因，对服务器和客户应用程序进行任务分配。
2.用模块层次图描述客户端软件结构，以说明客户端程序由哪些模块组成，模块与模块之间的调用、被调用和顺序关系等关系。
3.对于某个应用系统的C/S风格客户端程序处理流程进行设计，使用多层DFD图及各UML图，采用图形化的方法描述最主要、关键、核心的处理流程。

三、实验设备及软件环境：

Windows10
Office2016

四、实验过程及结果：

一：系统的总体需求：

本系统主要实现对图书馆图书借阅信息的管理，主要管理读者信息、图书信息、借阅与归还信息、系统用户的信息。
1.普通用户：可以查询图书，查看公告，查询个人信息，预约借书，还书。
2.图书管理员：发布公告，上架新书，下架图书，处理书籍的借阅和异常还书。
3.系统管理员：管理用户和管理员的密码，添加和删除普通用户和图书管理员。

二：用例分析：

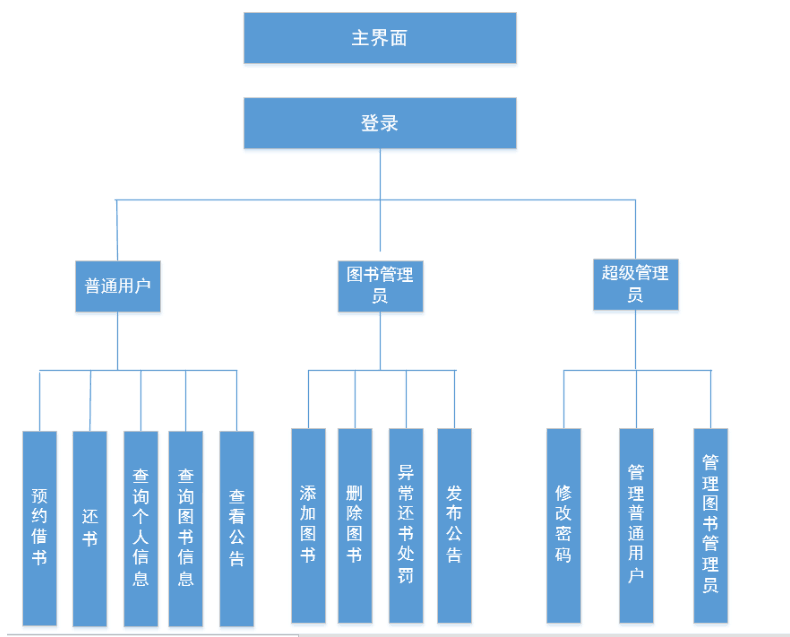

系统功能图：

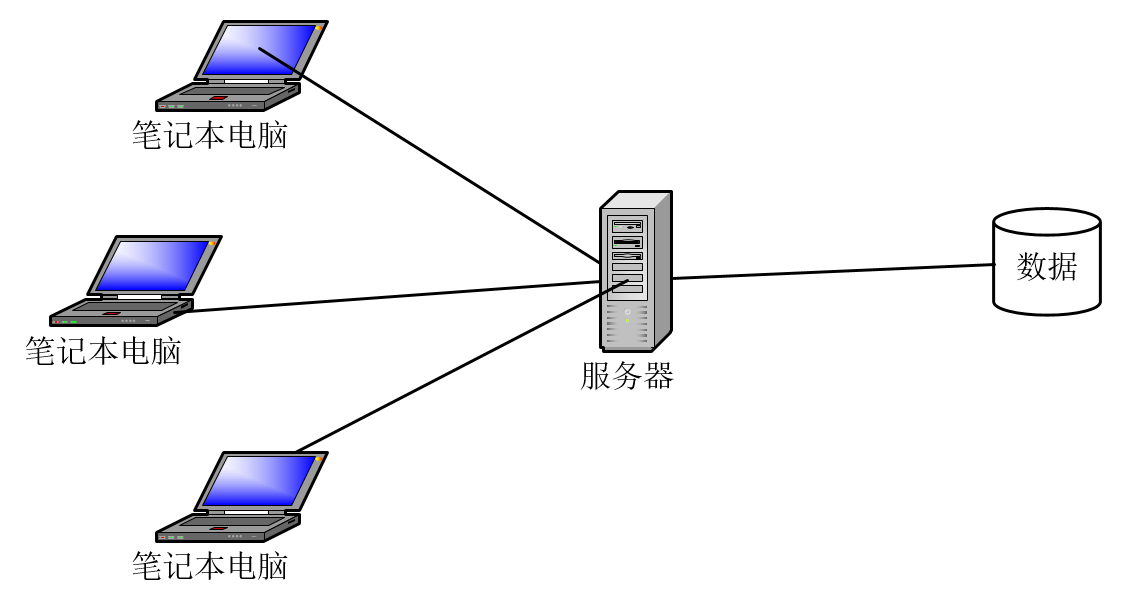

物理图：

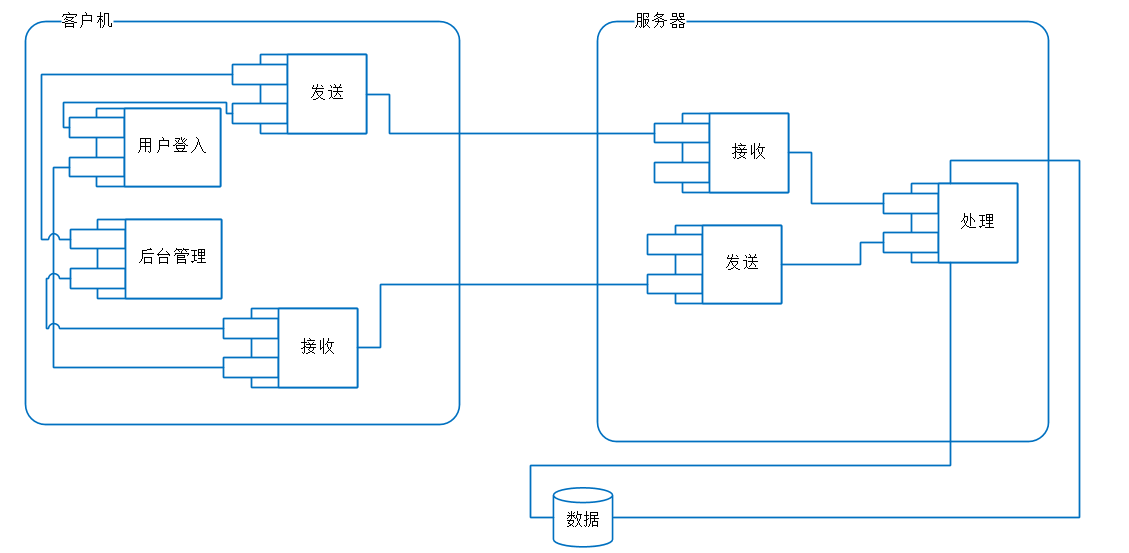

开发视图：

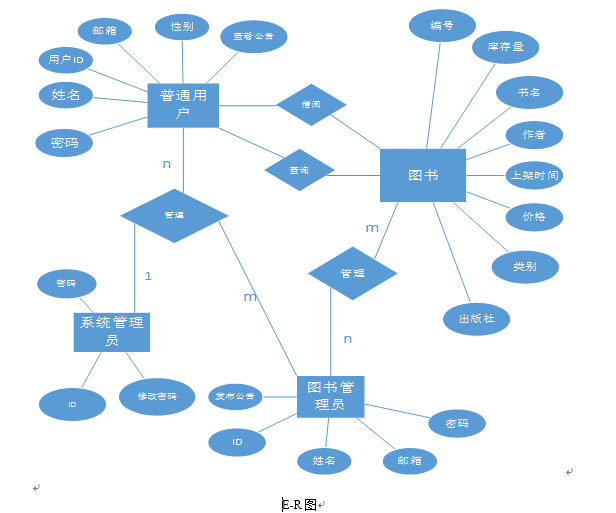

E-R图：

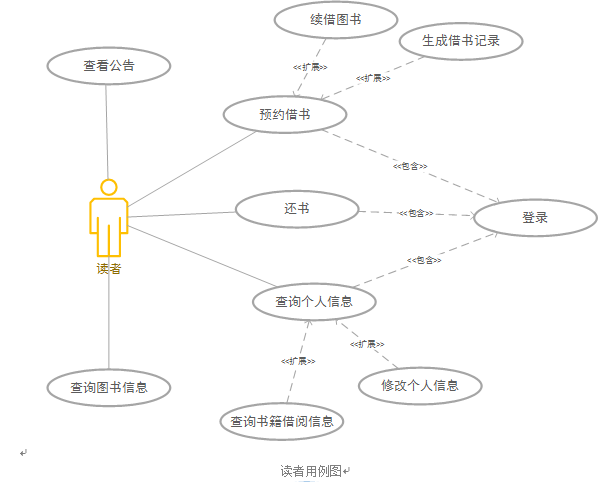

读者用例图：

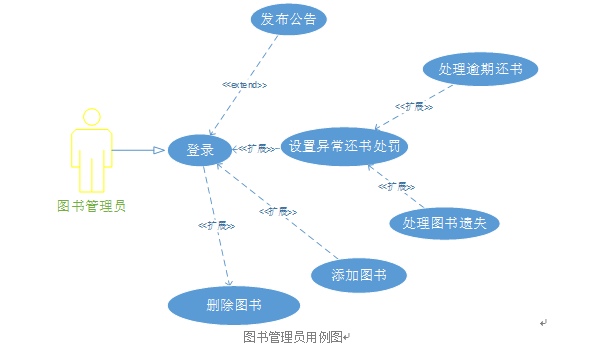

管理员用例图：

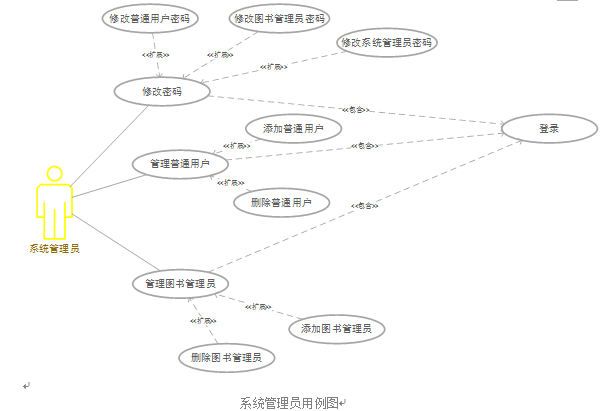

系统管理员用例图：

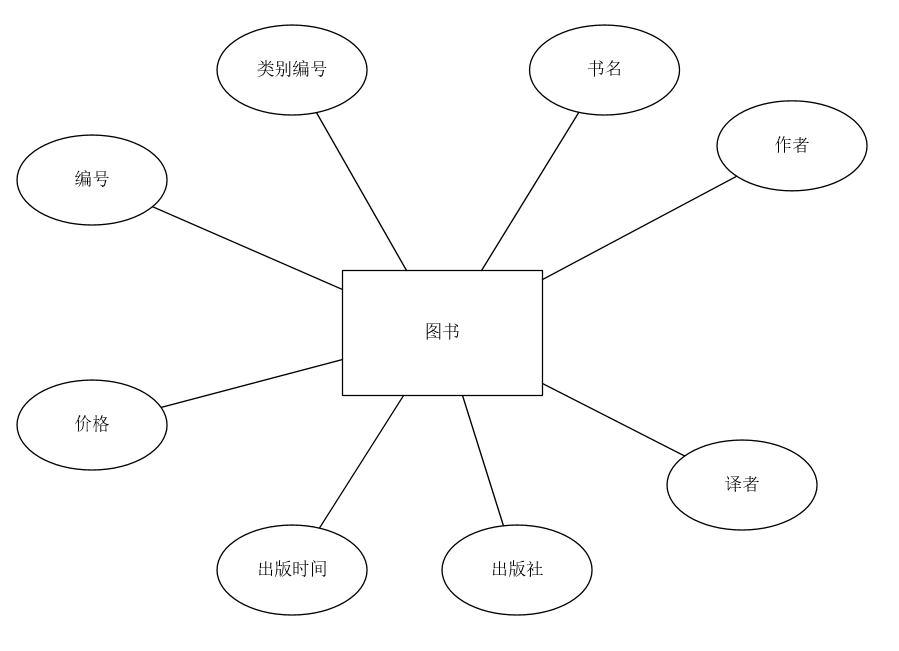

图书信息实体E-R图:

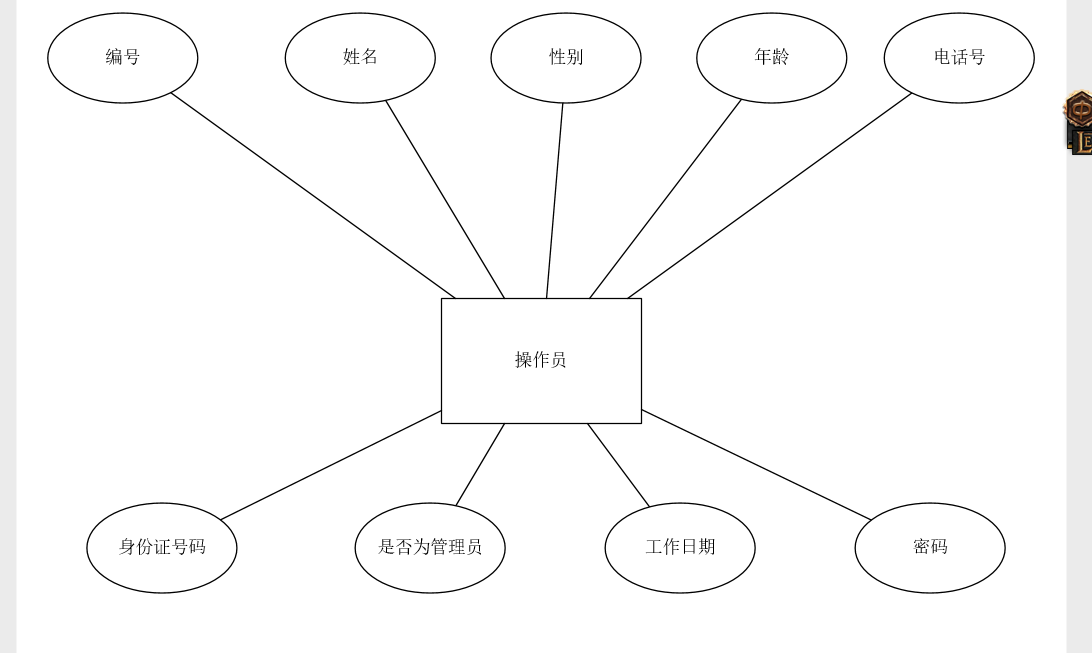

操作员信息实体E-R图:

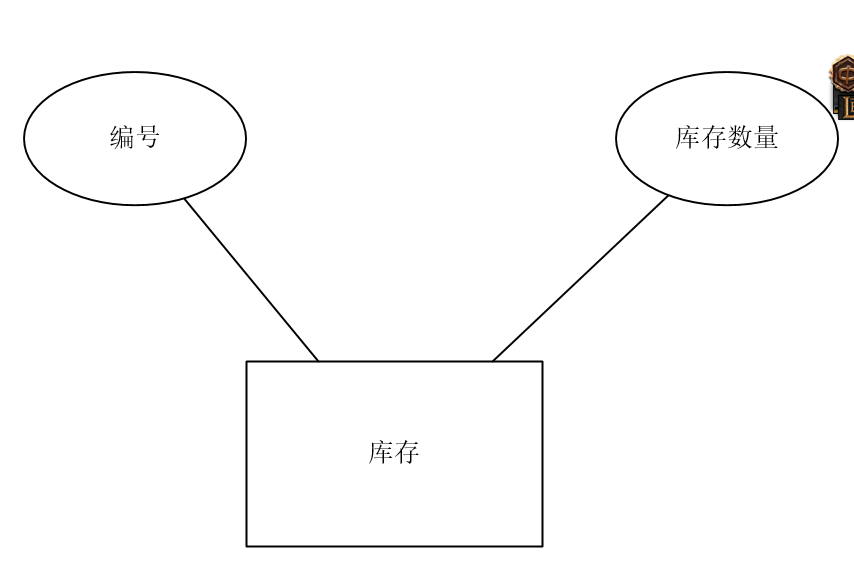

库存信息实体E-R图：

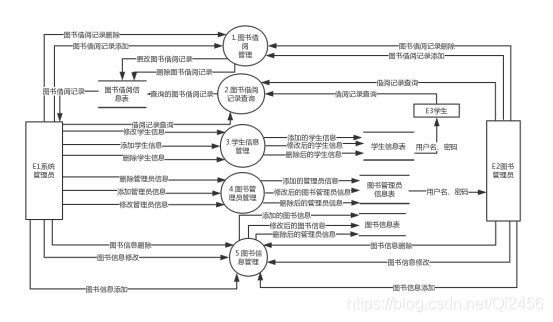

数据流图：

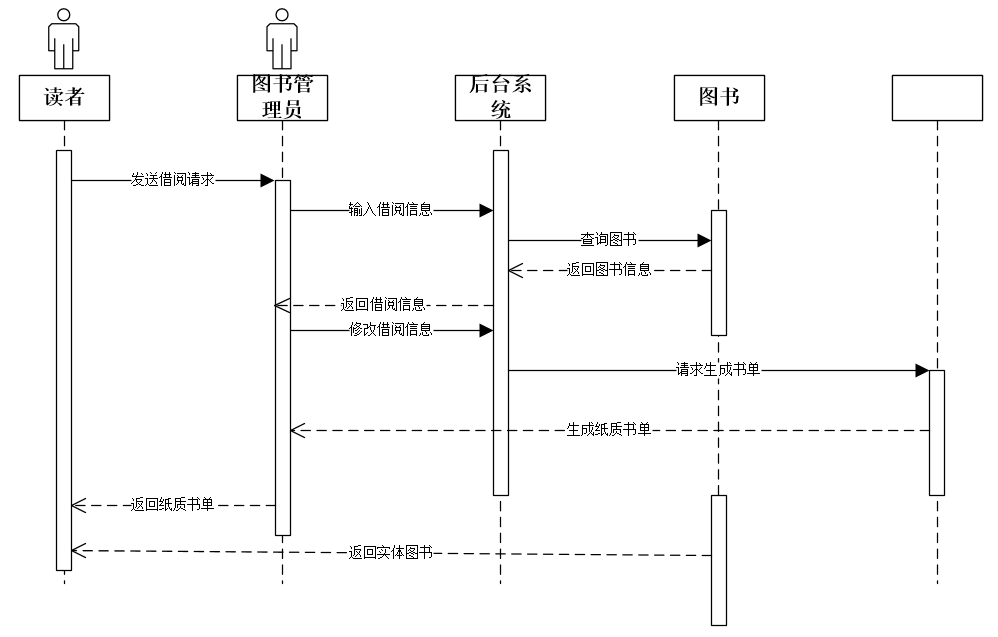

序列图：

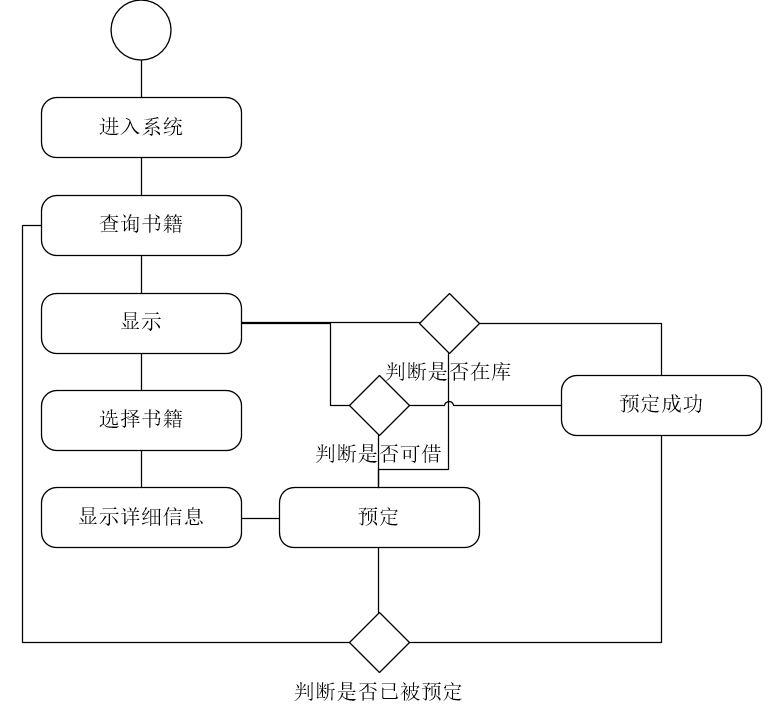

活动图：

1.用例名称：查看公告

用例描述：读者查看图书管理员发布的一些公告
前置条件：以用户身份登录
后置条件：无
基本操作流程：
以用户身份登录à进入公告页面
可选流程：
如果密码输入不正确，提示重新输入
如果用户名不正确，提示没有此用户

2.用例名称：查询图书信息

用例描述：由读者进行操作，查询图书馆中有没有该书，如果有，则显示该书的所有信息
前置条件：用户登录系统
后置条件：无
基本流程：
用户登录à输入图书名称à显示相关图书信息
可选流程：
在保存之前，可以取消操作

3.用例名称：预约借书

用例描述：用户登录系统后，根据图书名称查询图书，系统显示图书信息包括库存可借量，库存大于零可预约借书。
前置条件：用户登录，查询图书库存情况，判断可借状态。
后置条件：系统自动录入借阅状态，管理员审核。
基本流程：
用户登录à预约借书à图书管理员处理审核
可选流程：
图书管理员根据图书库存显示同意或者拒绝借书申请。

4.用例名称：还书

用例描述：由图书管理员更改读者的还书信息，包括书名，还书日期等
前置条件：图书管理员登录
后置条件：改变图书的借阅状态
基本流程：
图书管理员登录à读入用户idà读入图书id—>更改读者和图书的信息à保存操作
可选流程：
在保存之前，可以取消操作

5.用例名称：查询个人信息

用例描述： 用户登录，修改个人信息
前置条件：已有用户登录
后置条件：修改完成保存退出
基本流程：用户登录à修改信息à保存退出
可选流程：
在保存之前，可以取消操作

6.用例名称：登录

用例描述： 用户或管理员根据账户密码登录
前置条件：已有账号密码
后置条件：
基本流程：用户登录à输入账号密码à登陆成功或失败
可选流程：
在保存之前，可以取消操作

7.用例名称：修改密码

用例描述：修改用户的密码，包括普通用户，图书管理员和系统管理员
前置条件：登录成功
后置条件：无
基本操作流程：
以普通用户登录—>选择修改密码—>修改成功
以图书管理员登录—>选择修改密码—>修改成功
以系统管理员身份登录à选择修改密码功能à选择用户类型à修改密码
可选操作：保存之前，可以取消操作

8.用例名称：管理普通用户

用例描述：删除和添加普通用户
前置条件：以系统管理员身份登录
后置条件：无
基本操作流程：
以系统管理员登录à进入管理普通用户页面à进行相关操作
可选流程：
在保存之前，可以取消操作

9.用例名称：管理图书管理员：

用例描述：删除和添加图书管理员
前置条件：以系统管理员身份登录
后置条件：无
基本操作流程：
以系统管理员登录à进入管理图书馆管理员页面à进行相关操作
可选流程：
在保存之前，可以取消操作

三：系统体系结构分析：

该系统采用的是C/S软件体系结构:

C/S（Client/Server）：即客户端/服务器结构。主要特点是事务处理能力强、交互性强、网络通信量小、利于处理大量数据 。
C/S结构的客户端和服务器端软件程序是相对独立的，用户的程序主要在客户端，服务器端主要提供数据管理、数据共享、数据及系统维护和并发控制等，客户端程序主要完成用户的具体的业务。
（1）优点:具有较强的事务处理能力，可实现复杂的业务流程；可支持个性化显示，实现不同的客户端展示不一样的皮肤效果。
（2）缺点:需要安装客户端进行管理操作，针对不同的操作系统，需要安装不同的版本软件。

B/S(Browser/Server)架构：

浏览器----服务器结构，B/S 要求有操作系统和浏览器就行，与操作系统平台无关（可以实现跨平台），对客户端的计算机电脑配置要求较低。
（1）优点：
分布性强，客户端零维护。只要有网络、浏览器，可以随时随地进行查询、浏览等业务处理。
业务扩展简单方便，通过增加网页即可增加服务器功能。
维护简单方便，只需要改变网页，即可实现所有用户的同步更新。
开发简单，共享性强。
（2）缺点：
个性化特点明显降低，无法实现具有个性化的功能要求。
在跨浏览器上，BS架构不尽如人意。
客户端服务器端的交互是请求-响应模式，通常动态刷新页面，响应速度明显降低（Ajax可以一定程度上解决这个问题）。无法实现分页显示，给数据库访问造成较大的压力。在速度和安全性上需要花费巨大的设计成本。
功能弱化，难以实现传统模式下的特殊功能要求。介绍完B/S架构和C/S架构各自的优缺点后，介绍一下选择C/S架构的原因。因为在本项目中有查询计算模块，而这需要系统极短的响应时间，而B/S架构客户端服务器端的交互是请求-响应模式，通常动态刷新页面，响应速度明显降低（Ajax可以一定程度上解决这个问题）。无法实现分页显示，给数据库访问造成较大的压力。而C/S架构能充分发挥客户端PC的处理能力，很多工作可以在客户端处理后再提交给服务器，所以CS客户端响应速度快。

五、总结：

通过本次的实验学习，向数据库服务器提交用户请求并接收来自数据库服务器的信息，对C/S体系风格的使用有了更加深刻的认识，对4+1模型有着更加深刻的认识。对于课程的学习有了起到了一定的促进作用，有了很大的收获。

实验成绩： 指导教师： 年 月 日
