一、实验目的：

1、分析802.3协议
2、熟悉以太网帧的格式

二、实验内容：

利用协议分析器Ethereal/Wireshark完成802.3协议的操作和以太网帧格式协议的分析。

三、实验设备及软件环境：

与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal/Wireshark、IE等软件。

四、实验原理：　

802.3协议的操作和以太网帧格式原型

五、实验过程及结果：

1、俘获并分析以太网帧

（1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。
（2）启动Ethereal/Wireshark，开始分组俘获。
（3）在浏览器的地址栏中输入：
http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-file3.html
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file3.html
浏览器将显示冗长的美国权力法案。
（4）停止分组俘获。首先，找到你的主机向服务器gaia.cs.umass.edu发送的HTTP GET报文的分组序号，以及服务器发送到你主机上的HTTP 响应报文的序号。
（5）选择包含HTTP GET报文的以太网帧，在分组详细信息窗口中，展开Ethernet II信息部分。
（6）选择包含HTTP 响应报文第一个字节的以太网帧，根据操作，回答1-4题

2、ARP

(1)利用MS-DOS命令：arp -a查看主机上ARP缓存的内容。根据操作，回答“四、实验报告内容”中的5题。
(2)利用MS-DOS命令：arp -d * 清除主机上ARP缓存的内容。
(3)清除浏览器缓存。
(4)启动Ethereal，开始分组俘获。
(5)利用MS-DOS命令：arp -d * 清除主机上ARP缓存的内容。
(6)利用MS-DOS命令：arp –a 生成ARP内容（可重复此命令以便抓取到ARP请求和响应包）
(7)停止分组俘获。根据操作，回答“四、实验报告内容”中的6-7题。

六、实验结果分析：

在实验的基础上，回答以下问题：
1、你的主机的48位以太网地址是多少？（文字说明+截图）

2、目的主机的48位以太网地址是多少？（文字说明+截图）

3、给出帧类型字段的十六进制值。（文字说明+截图）

4、以太网源地址是多少？该地址是你主机的地址吗？是gaia.cs.umass.edu服务器的地址吗？如果不是，该地址是什么设备的以太网地址？（文字说明+截图）
答：不是，该地址是路由器设备的以太网地址

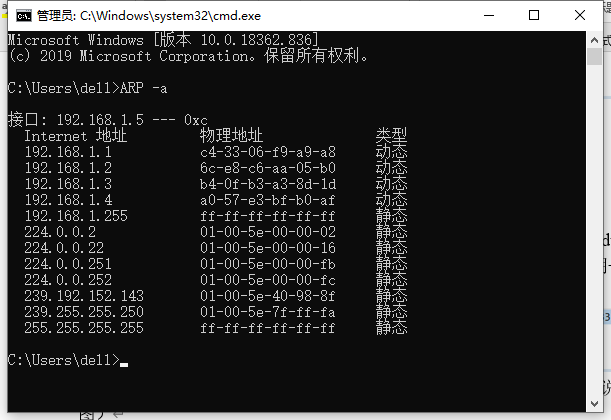

5、写下你主机ARP缓存中的内容。其中每一列的含义是什么？（文字说明+截图）
答：第一列代表的是远程主机的缓存IP地址，第二列是对应主机的MAC地址，第三列代表本行条目的类型是动态或是静态条目。

互联网地址 物理地址 地址类型
192.168.1.1 c4-33-06-f9-a9-a8 动态
192.168.1.2 6c-e8-c6-aa-05-b0 动态
192.168.1.3 b4-0f-b3-a3-8d-1d 动态
192.168.1.4 a0-57-e3-bf-b0-af 动态
192.168.1.255 ff-ff-ff-ff-ff-ff 静态
224.0.0.2 01-00-5e-00-00-02 静态
224.0.0.22 01-00-5e-00-00-16 静态
224.0.0.251 01-00-5e-00-00-fb 静态
224.0.0.252 01-00-5e-00-00-fc 静态
239.192.152.143 01-00-5e-40-98-8f 静态
239.255.255.250 01-00-5e-7f-ff-fa 静态
255.255.255.255 ff-ff-ff-ff-ff-ff 静态
6、 包含ARP请求报文的以太网帧的源地址和目的地址的十六进制值各是多少？（截图）

7、 给出两种帧类型字段的十六进制值。（文字说明）
答：两种帧类型字段都是ARP类型，十六进制值为0x0800

实验成绩： 指导教师： 年 月 日
