一、实验目的：

1.掌握Ethereal/Wireshark的使用
2.分析HTTP协议
3.分析TCP协议

二、实验内容：

利用协议分析器Ethereal/Wireshark完成HTTP协议和TCP协议的分析

三、实验设备及软件环境：

与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal/Wireshark、IE等软件

四、实验原理：

HTTP协议原型，TCP协议原型

五、实验过程及结果：

1.HTTP GET/response交互
首先通过下载一个非常简单的HTML文件（该文件非常短，并且不嵌入任何对象）。
启动Web browser。
启动Ethereal/Wireshark分组嗅探器。在窗口的显示过滤说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。
一分钟以后，开始Ethereal分组俘获。
在打开的Web browser窗口中输入一下地址（浏览器中将显示一个只有一行文字的非常简单的HTML文件）：
http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-file1.html
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file1.html
停止分组俘获。

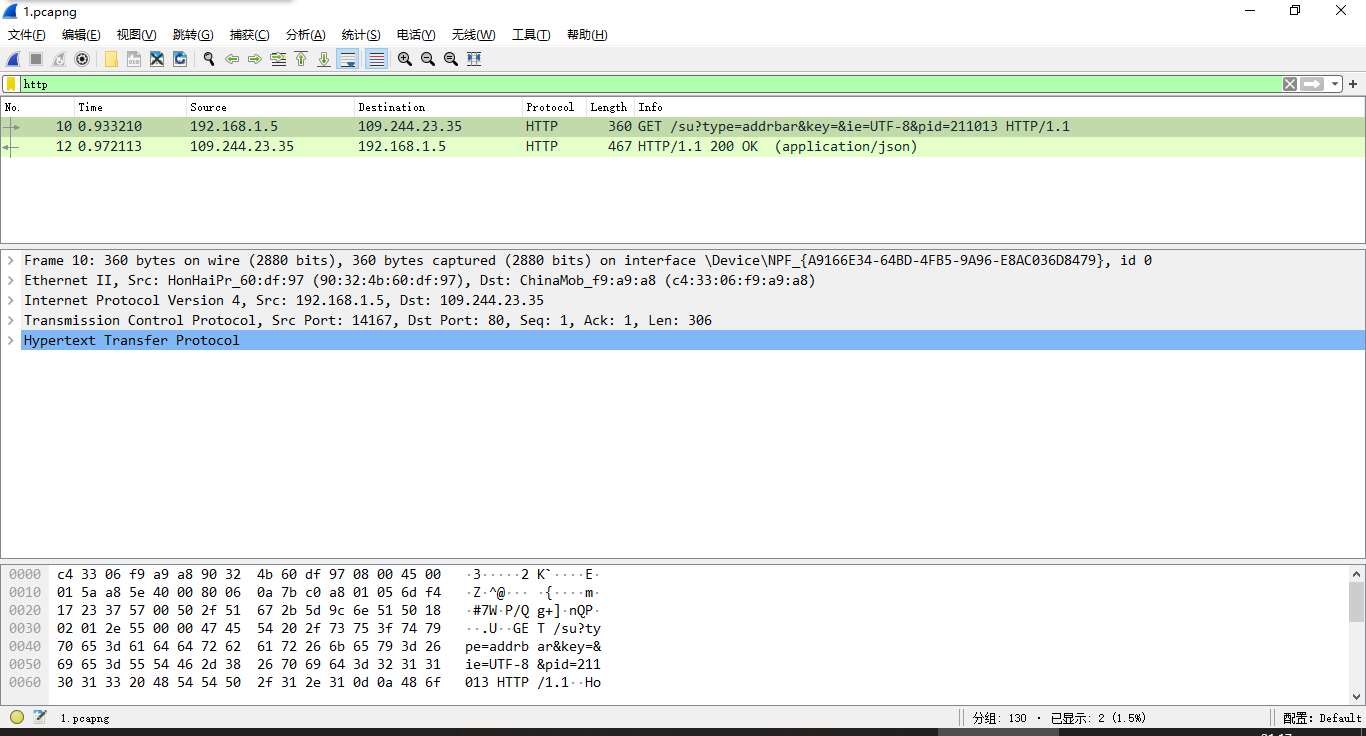

窗口如图1所示。根据俘获窗口内容，回答1-6题。

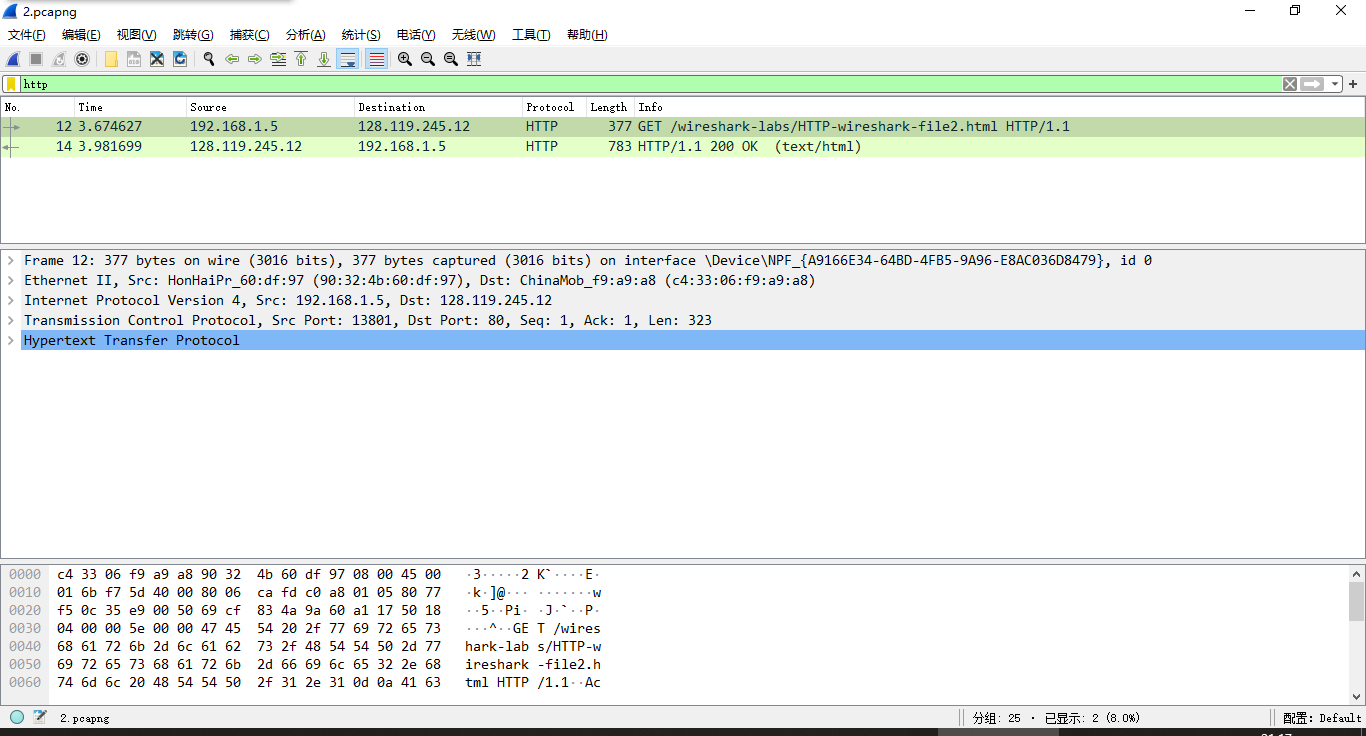

2.HTTP 条件GET/response交互
启动浏览器，清空浏览器的缓存（在浏览器中，选择“工具”菜单中的“Internet选项”命令，在出现的对话框中，选择“删除文件”）。
启动Ethereal/Wireshark分组俘获器。开始Ethereal/Wireshark分组俘获。
在浏览器的地址栏中输入以下URL: http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-file2.html
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file2.html
浏览器中将显示一个具有五行的非常简单的HTML文件。
在你的浏览器中重新输入相同的URL或单击浏览器中的“刷新”按钮。
停止Ethereal分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答7-10题。

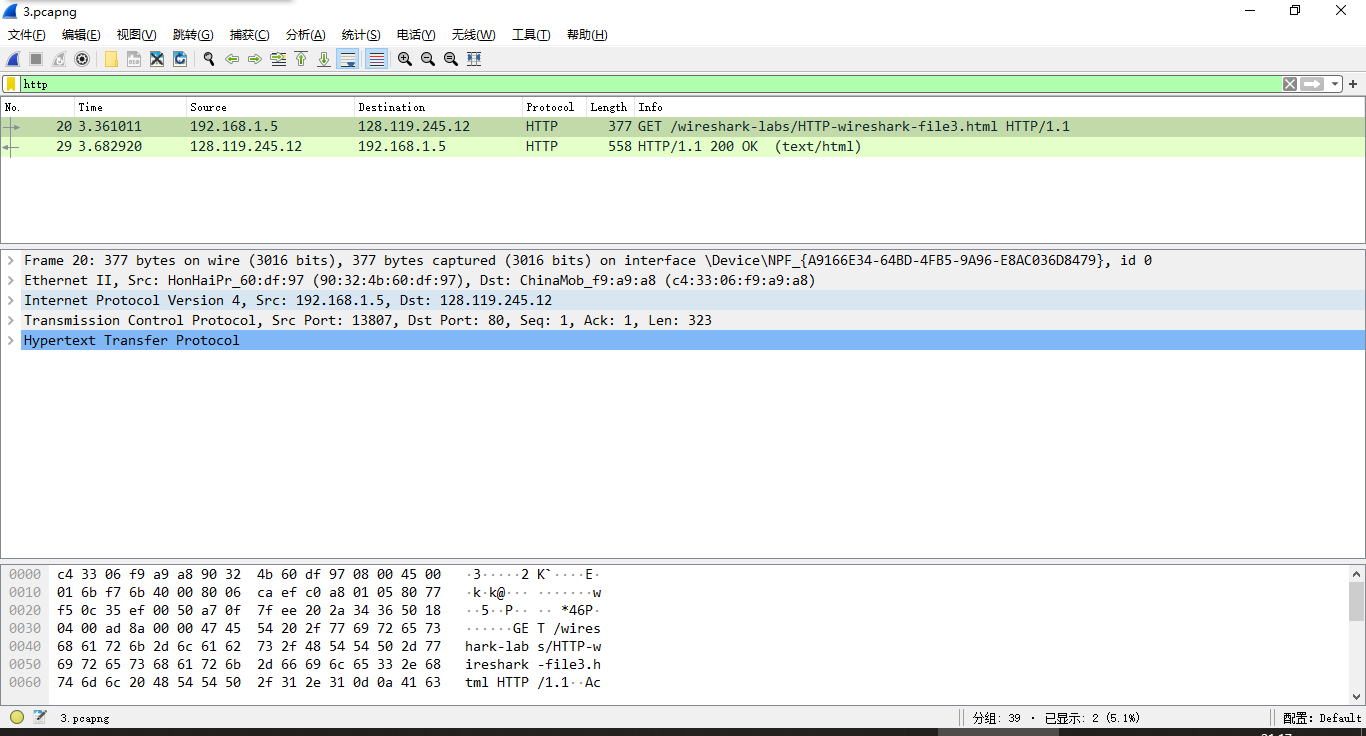

3.获取长文件
启动浏览器，将浏览器的缓存清空。
启动Ethereal/Wireshark分组俘获器。开始Ethereal/Wireshark分组俘获。
在浏览器的地址栏中输入以下URL:
http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-file3.html
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file3.html,
浏览器将显示一个相当大的美国权力法案。
停止Ethereal/Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答11-13题。

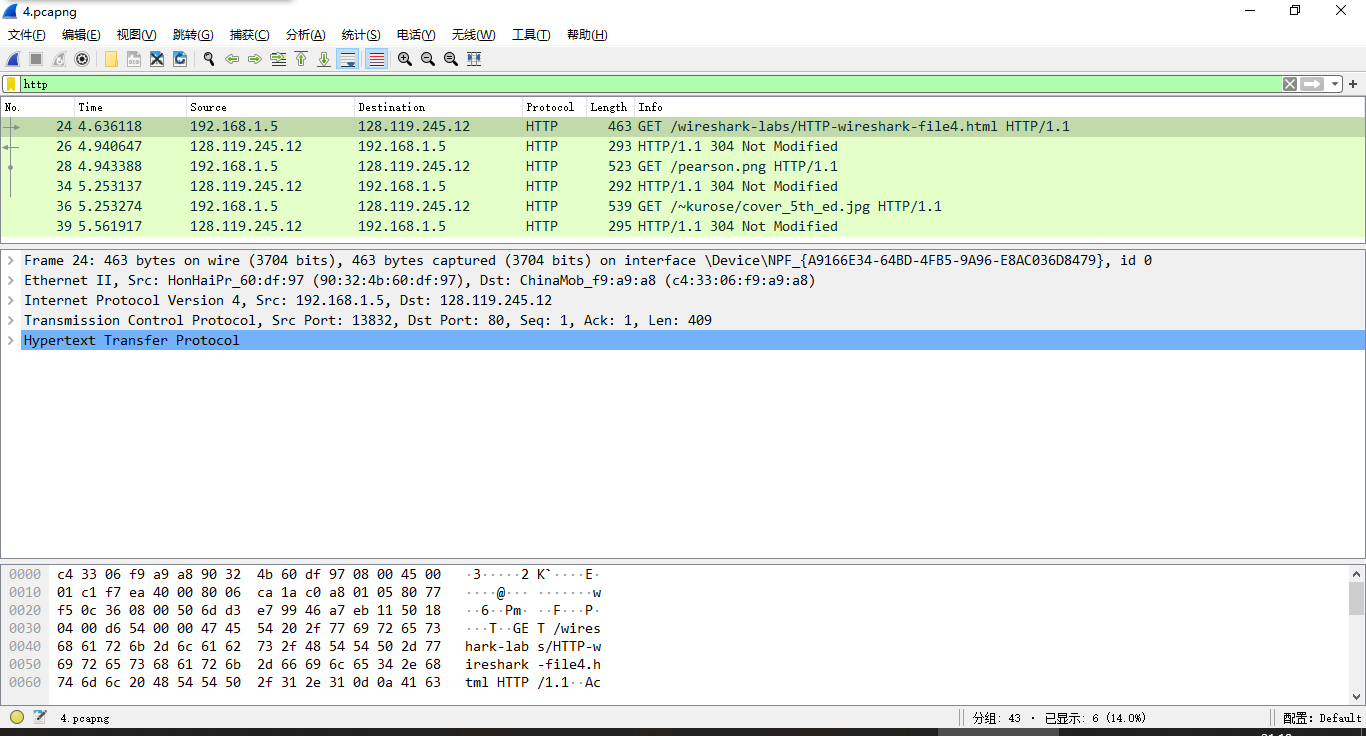

4.嵌有对象的HTML文档
启动浏览器，将浏览器的缓存清空。
启动Ethereal/Wireshark分组俘获器。开始Ethereal/Wireshark分组俘获。
在浏览器的地址栏中输入以下URL:
http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-file4.html
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file4.html
浏览器将显示一个具有两个图片的短HTTP文件
停止Ethereal/Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
操作回答14-15题。

5.HTTP认证
（1） 启动浏览器，将浏览器的缓存清空。
（2） 启动Ethereal/Wireshark分组俘获器。开始Ethereal/Wireshark分组俘获。
（3） 在浏览器的地址栏中输入以下URL:
http://gaia.cs.umass.edu/ethereal-labs/protected_pages/HTTP-ethereal-file5.html
浏览器将显示一个HTTP文件，输入所需要的用户名和密码(用户名：eth-students,密码:network)。
http://gaia.cs.umass.edu/wireshark-labs/protected_pages/HTTP-wireshark-file5.html
使用wireshark访问这个地址，用户名wireshark-students,密码 network
（4） 停止Ethereal/Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答“四、实验报告内容”中的16-17题。

6.俘获大量的由本地主机到远程服务器的TCP传输
http://gaia.cs.umass.edu/ethereal-labs/alice.txt网页，
http://gaia.cs.umass.edu/wireshark-labs/alice.txt
得到ALICE'S ADVENTURES IN WONDERLAND文本，将该文件保存到你的主机上。
打开http://gaia.cs.umass.edu/ethereal-labs/TCP-ethereal-file1.html
http://gaia.cs.umass.edu/wireshark-labs/TCP-wireshark-file1.html

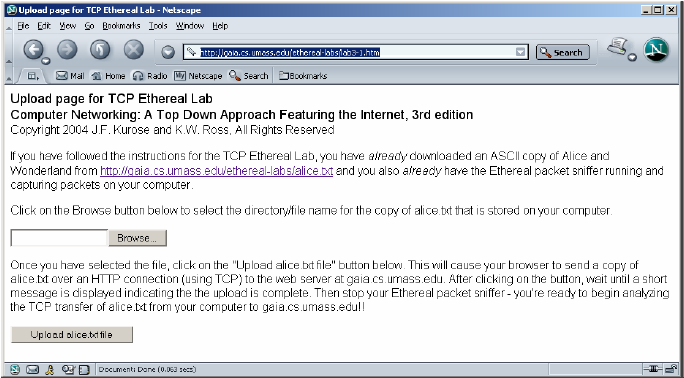

窗口如下所示。

在Browse按钮旁的文本框中输入保存在你的主机上的文件ALICE'S ADVENTURES IN WONDERLAND的全名（含路径），此时不要按“Upload alice.txt file”按钮
启动Ethereal/Wireshark，开始分组俘获。
在浏览器中，单击“Upload alice.txt file”按钮，将文件上传到gaia.cs.umass.edu服务器，一旦文件上传完毕，一个简短的贺词信息将显示在你的浏览器窗口中。
停止俘获。
浏览追踪信息
在显示筛选规则中输入“tcp”,你可以看到在你的主机和服务器之间传输的一系列的tcp和http报文，你应该能看到包含SYN报文的三次握手。也可以看到有你的主机向服务器发送的一个HTTP POST报文和一系列的“http continuation”报文。
根据操作回答18-21题。
过滤方式示例
(ip.src==192.168.1.102 && ip.dst==128.119.245.12) or (ip.dst==192.168.1.102 && ip.src==128.119.245.12 )

六、实验结果分析：

在实验的基础上，回答以下问题：

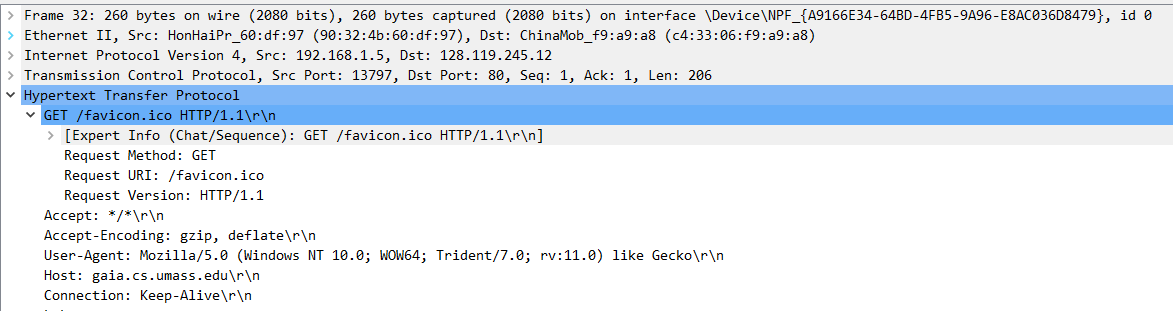

（1） 你的浏览器运行的是HTTP1.0，还是HTTP1.1？你所访问的服务器所运行的HTTP版本号是多少？（截图）
答：1.1

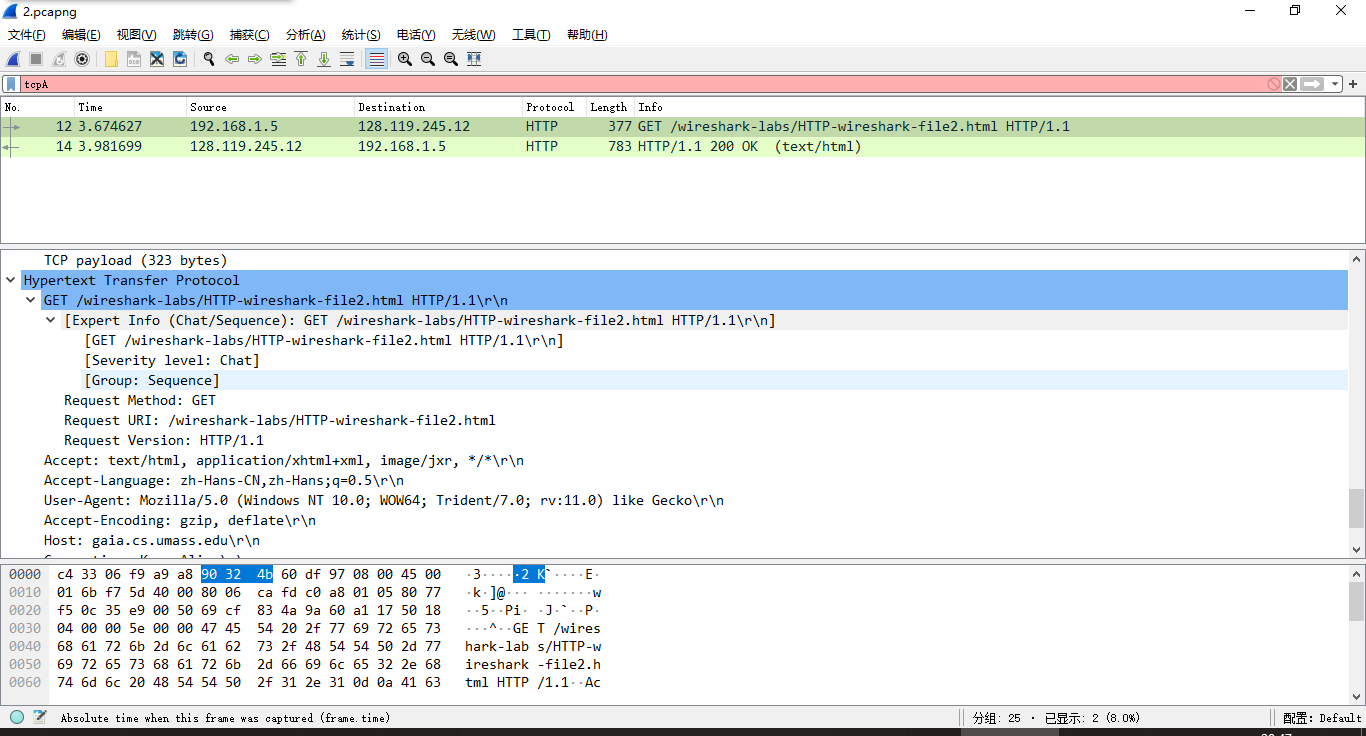

（2） 你的浏览器向服务器指出它能接收何种语言版本的对象？（截图）
答：中文

（3） 你的计算机的IP地址是多少？服务器gaia.cs.umass.edu的IP地址是多少？（截图）
答：Source：192.168.1.5（本计算机IP地址），Destination：128.119.245.12（服务器IP地址）

（4） 从服务器向你的浏览器返回的状态代码是多少？（截图）
答：200

（5）你从服务器上所获取的HTML文件的最后修改时间是多少？（截图）
答：05-Jun-21

（6）返回到你的浏览器的内容一共有多少字节？（截图）
答：467

（7）分析你的浏览器向服务器发出的第一个HTTP GET请求的内容，在该请求报文中，是否有一行是：IF-MODIFIED-SINCE？（文字描述）
答：无

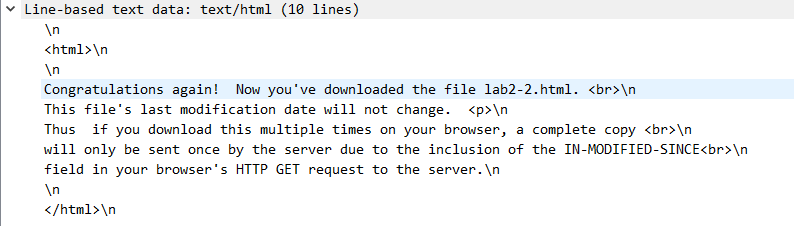

（8）分析服务器响应报文的内容，服务器是否明确返回了文件的内容？如何获知？（文字描述+截图）
答：返回了文件的内容

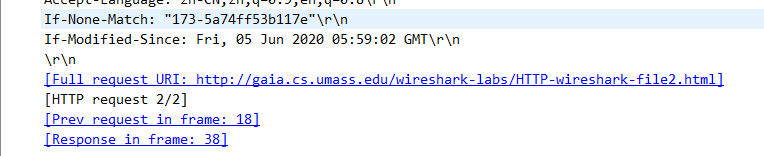

（9）分析你的浏览器向服务器发出的第二个“HTTP GET”请求，在该请求报文中是否有一行是：IF-MODIFIED-SINCE？如果有，在该首部行后面跟着的信息是什么？
答：

（10）服务器对第二个HTTP GET请求的响应中的HTTP状态代码是多少？服务器是否明确返回了文件的内容？请解释。（文字说明）
答：304，没有因为此文件在缓冲中已经下载过

（11）你的浏览器一共发出了多少个HTTP GET请求？（文字说明）
答：1个

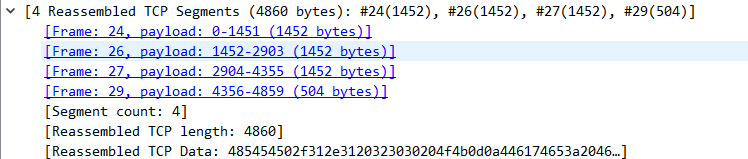

（12）承载这一个HTTP响应报文一共需要多少个data-containing TCP报文段？（文字说明+截图）
答：4个

（13）与这个HTTP GET请求相对应的响应报文的状态代码和状态短语是什么？（文字说明）
答：200，ok

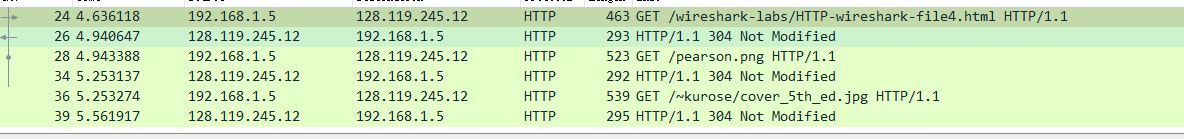

（14）你的浏览器一共发出了多少个HTTP GET请求？这些请求被发送到的目的地的IP地址是多少？（文字说明+截图）
答：3个，128.119.245.12

浏览器在下载这两个图片时，是串行下载还是并行下载？请解释。（文字说明）
答：分成两次传输的GET请求报文，并且在每次请求后分别对应收到响应报文。所以是串行的

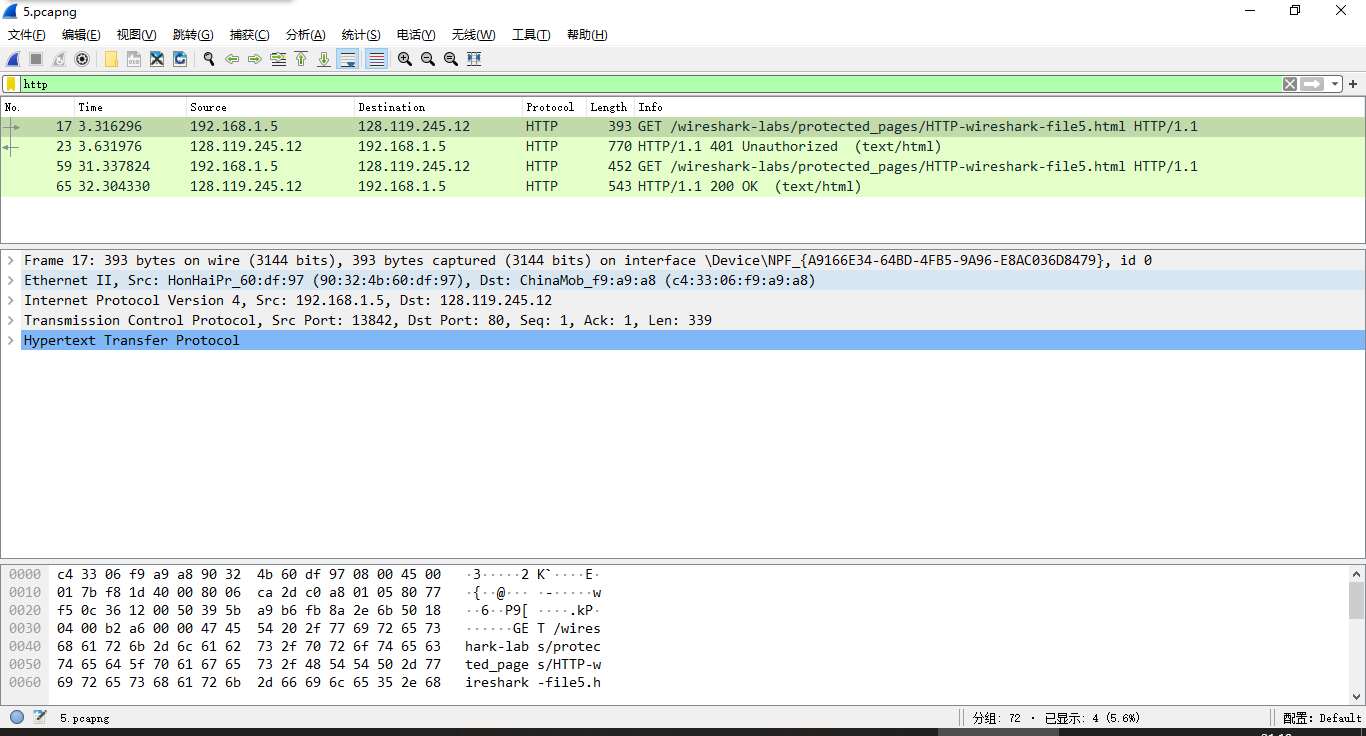

(16) 对于浏览器发出的最初的HTTP GET请求，服务器的响应是什么(状态代码和状态短语)? （文字说明+截图）
答：401，unauthorized

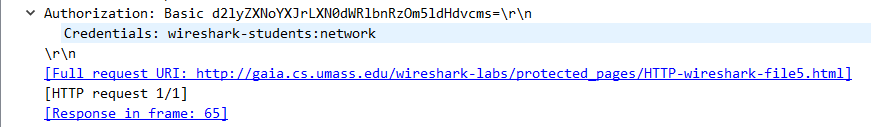

(17 ) 当浏览器发出第二个HTTP GET请求时，在HTTP GET报文中包含了哪些新的字段？（文字说明+截图）
答：Authorization和Credentials

(18) Gaia.cs.umass.edu服务器的IP地址是多少？对这一连接，它用来发送和接收TCP报文段的端口号是多少？（文字说明+截图）
答：128.119.245.12 80

(19)客户服务器之间用于初始化TCP连接的TCP SYN报文段的序号（sequence number）是多少？在该报文段中，是用什么来标示该报文段是SYN报文段的？（文字说明+截图）
答：序号为0，该报文段中使用表示报文段。

(20)服务器向客户端发送的SYNACK报文段序号是多少？该报文段中，ACKnowledgement字段的值是多少？Gaia.cs.umass.edu服务器是如何决定此值的？在该报文段中，是用什么来标示该报文段是SYNACK报文段的？（文字说明+截图）
答：ACKnowledgement=1,
该报文段中，用 和 标识SYNACK。

(21)包含HTTP POST命令的TCP报文段的序号是多少？
答：151606

实验成绩： 指导教师： 年 月 日
